Подключение саморегулирующегося греющего кабеля к сети 220–230 В включает не только подачу питания. Если кабель приобретён на отрез, необходимо правильно выполнить муфтирование — соединение с питающим проводом — и концевую заделку противоположного конца. От качества обоих узлов зависит герметичность и безопасность системы обогрева.

Примечание к пошаговым иллюстрациям. Монтажные комплекты разных производителей отличаются размерами, конфигурацией и составом комплектующих. Ниже показана базовая последовательность подключения экранированного саморегулирующегося греющего кабеля к питающему проводу и выполнения концевой заделки на примере комплекта DINSO EASYcon. Указанные на рисунках размеры разделки и обозначения относятся к этому примеру, а не к любому кабелю. Порядок операций, размеры, температуру усадки и совместимость материалов обязательно сверяют с документацией используемого кабеля и набора.

Далее — различия между видами муфт, последовательность подготовки и соединения проводников, оконцевание второго конца кабеля, выбор совместимых комплектующих и проверки перед первым включением.

Важно: подключение к сетевому напряжению, присоединение защитного проводника и электрические измерения должен выполнять квалифицированный специалист при снятом напряжении. Не подавайте питание на кабель с открытыми или незагерметизированными концами.

Готовая нагревательная секция и греющий кабель на отрез: в чём разница

ВариантЧто входитЧто требуется перед включением
Готовый комплектНагревательный кабель с заводским питающим проводом или вилкой, готовой концевой заделкой (состав уточняют по паспорту)Проверить целостность, соответствие напряжения, условия установки, наличие требуемой электрозащиты
Саморегулирующийся кабель на отрезОтмеренная длина кабеля без подготовленных концовПодобрать совместимые соединительную и концевую муфты, выполнить присоединение к питанию, заделать второй конец, провести проверки
Резистивная нагревательная секцияИзделие определённой конструкции и фиксированной расчётной длиныСледовать заводской схеме; не укорачивать нагревательную часть без прямого разрешения изготовителя

При покупке кабеля на отрез заранее уточните его тип, мощность на метр при указанных изготовителем условиях, материал наружной оболочки, наличие защитной оплётки и совместимость с конкретным монтажным комплектом.

Как устроено подключение греющего кабеля к сети 220–230 В

Две продольные токопроводящие жилы саморегулирующегося кабеля подводят питание к полупроводниковой нагревательной матрице. На питающем конце они подключаются к соответствующим проводникам цепи через штатный узел соединения. На дальнем конце между жилами не должно быть электрического соединения: их герметично изолируют согласно инструкции концевой заделки.

Если кабель имеет металлическую экранирующую оплётку, она должна быть подключена к защитному проводнику PE согласно документации производителя. Нельзя использовать оплётку как рабочую нулевую жилу N. УЗО или дифференциальную защиту и номинал автоматического выключателя выбирают по проекту и требованиям изготовителя с учётом пускового тока, длины секции и условий эксплуатации.

Что такое муфтирование греющего кабеля

Муфтирование — монтаж защищённого соединительного узла. В контексте саморегулирующихся систем этот термин чаще всего означает присоединение греющего кабеля к холодному питающему проводу с помощью совместимого комплекта. Иногда им называют и соединение двух отрезков кабеля, но для этого нужен отдельно разрешённый производителем способ сращивания.

Из чего состоит соединительная муфта

В зависимости от изделия набор может включать обжимные гильзы или специальные соединители, внутренние изоляционные трубки, наружную клеевую термоусадочную оболочку, элементы герметизации и принадлежности для подключения экрана. Комплекты разных производителей не считаются взаимозаменяемыми автоматически.

Порядок работ с питающим концом

Ниже приведены 14 иллюстрированных этапов изготовления питающей соединительной муфты. Это пример последовательности для экранированного саморегулирующегося кабеля: в других монтажных наборах могут отличаться элементы, переходы между операциями и размеры разделки.

Подготовка питающей муфты: установка термоусадочных трубок

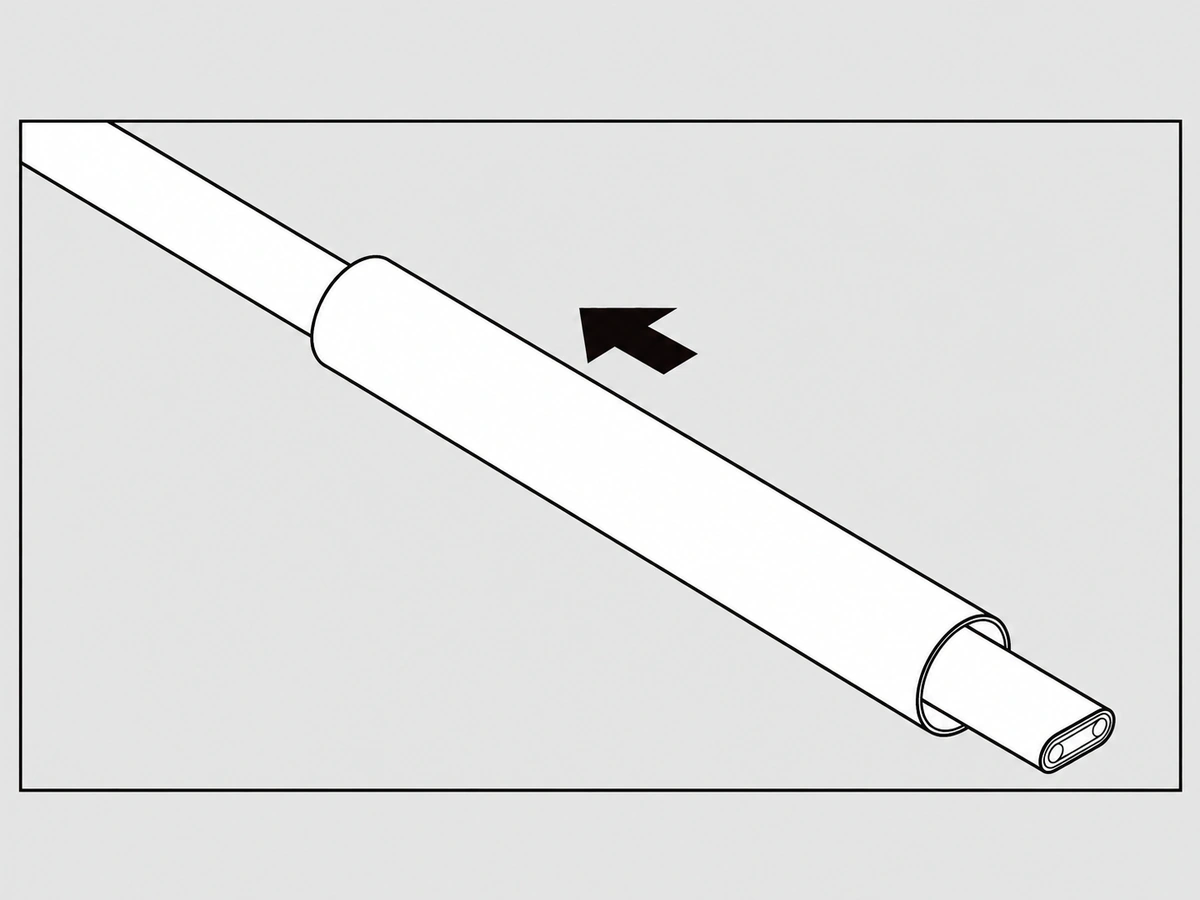

Шаг 1. Надеть на греющий кабель наружные термоусаживаемые трубки до разделки конца.

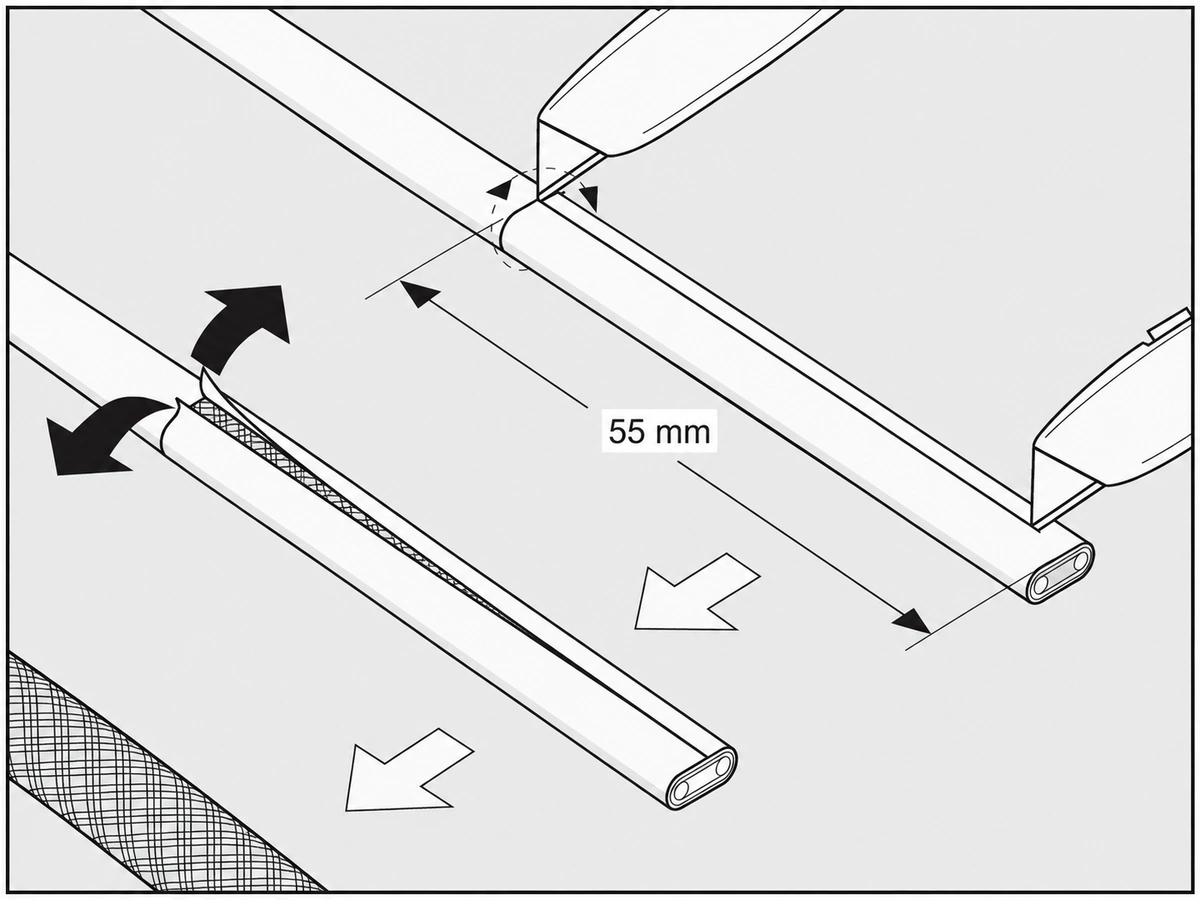

Снятие внешней оболочки греющего кабеля
Шаг 2. Сделать продольный и кольцевой надрезы, снять внешнюю оболочку на длину из инструкции к комплекту.
Формирование жгута из защитной экранирующей оплётки

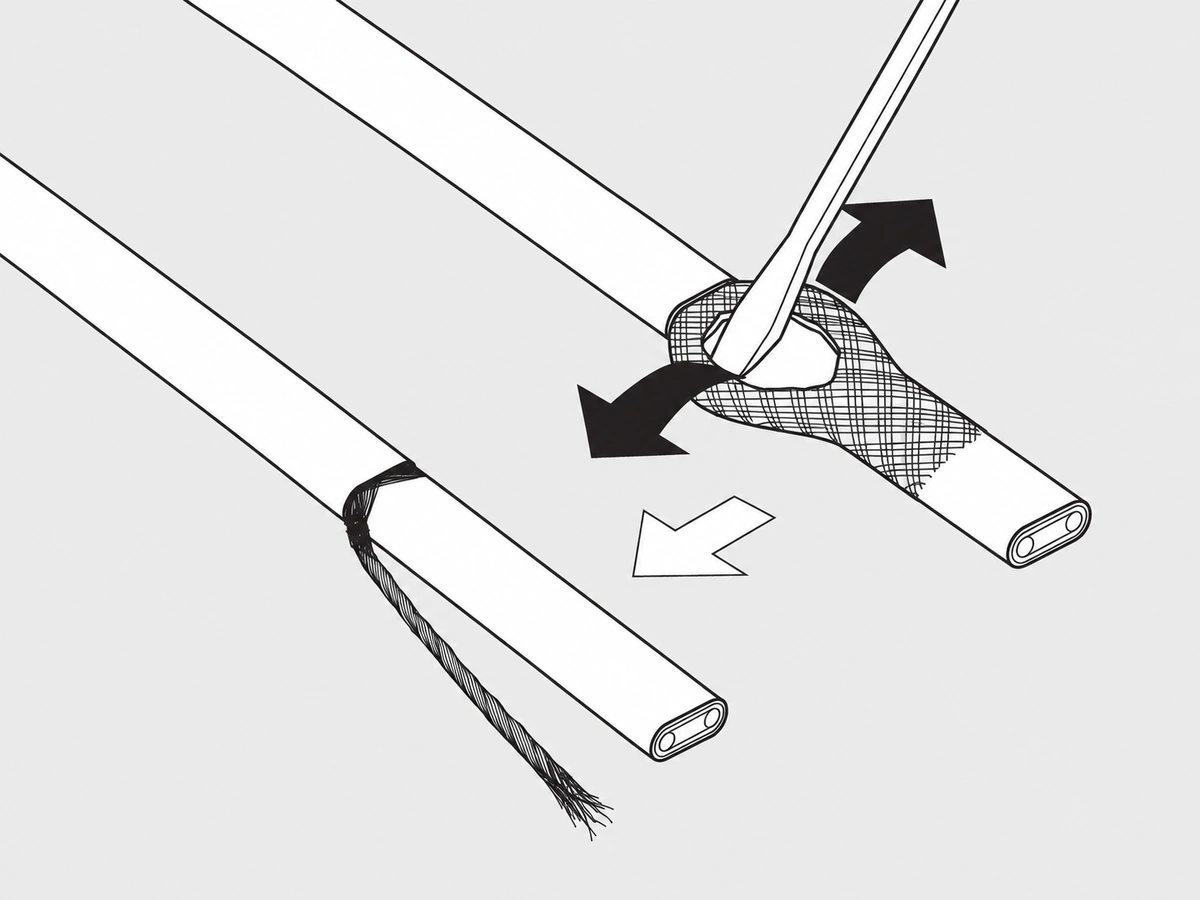

Шаг 3. Освободить экранирующую оплётку и собрать её в отдельный жгут для последующего подключения к PE.

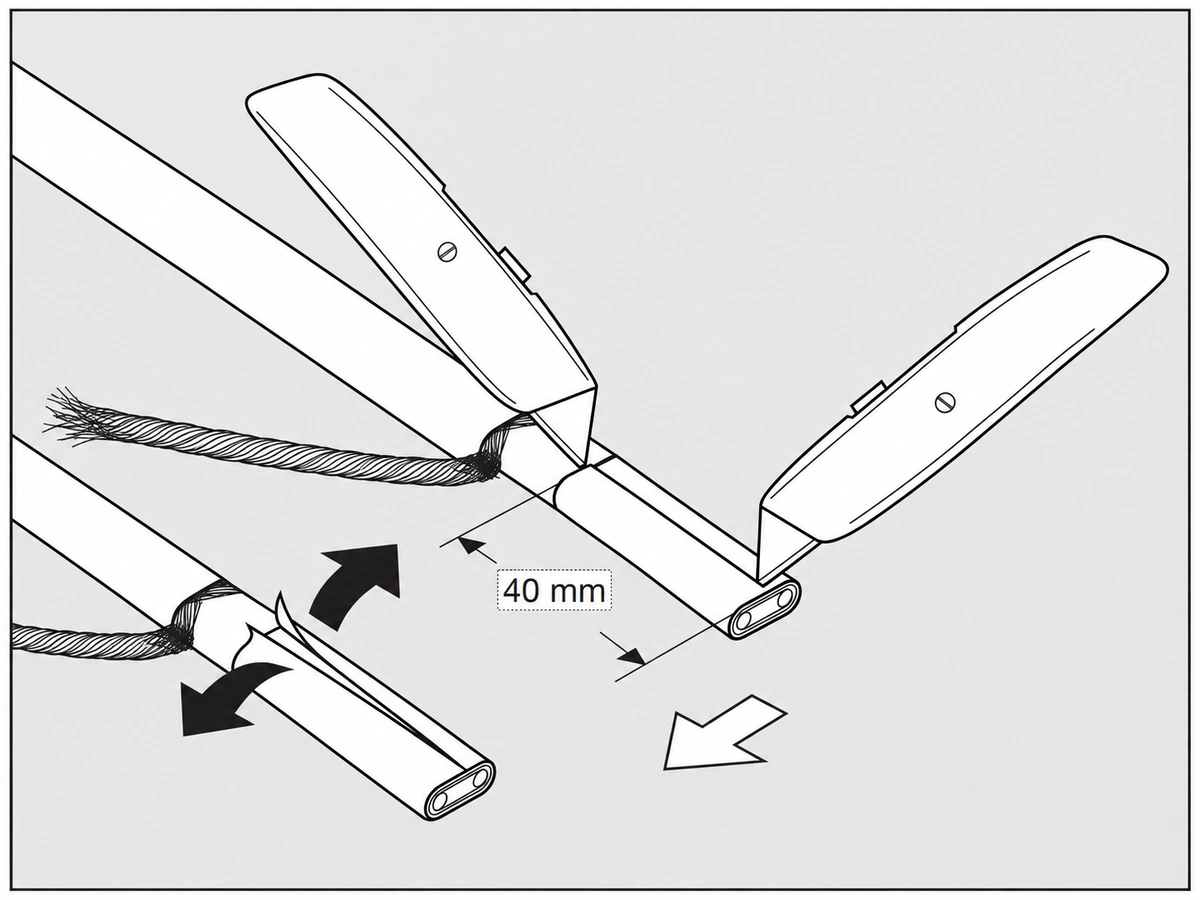

Подготовка матрицы и жил саморегулирующегося кабеля
Шаг 4. Подготовить матрицу и внутренние изоляционные слои для доступа к продольным токопроводящим жилам.
Зачистка токопроводящих жил греющего кабеля

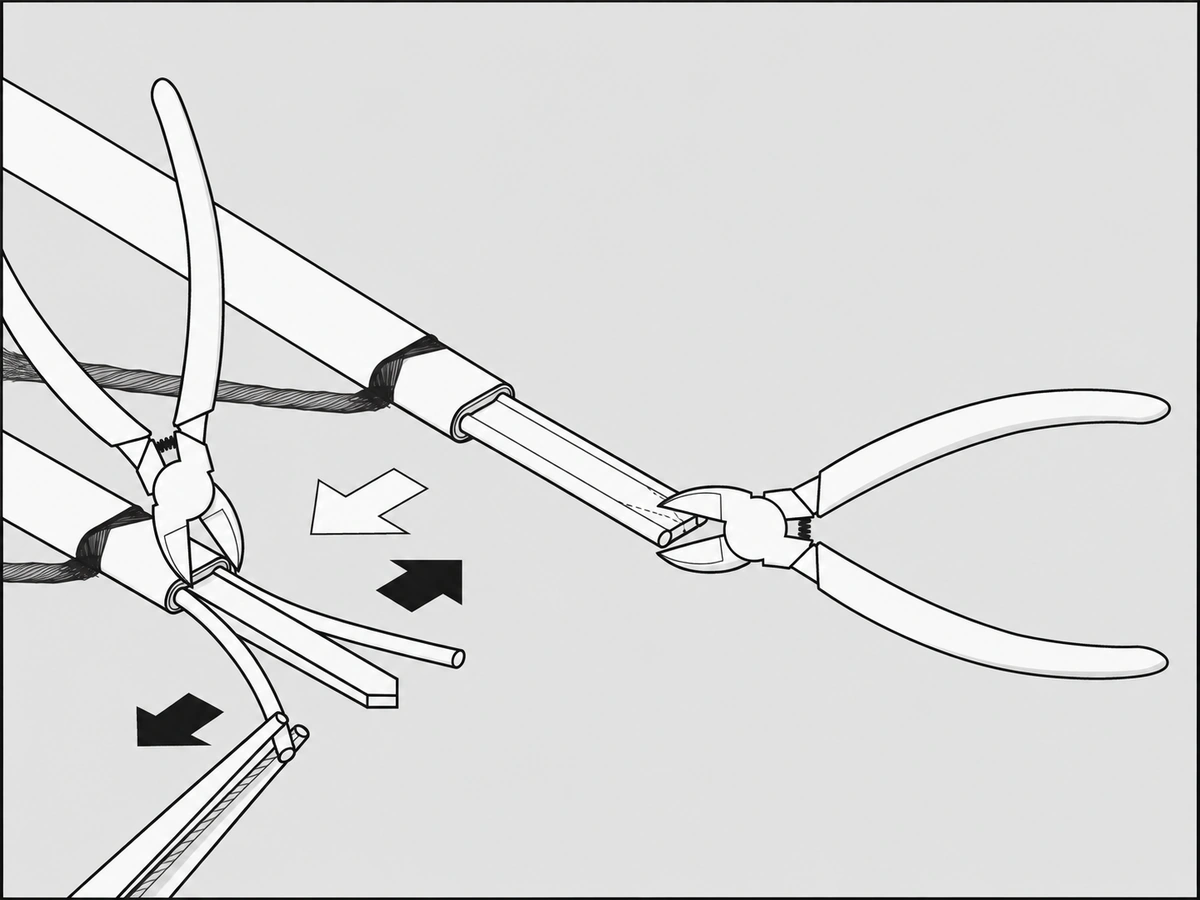

Шаг 5. Открыть концы токопроводящих жил без повреждения проводников.

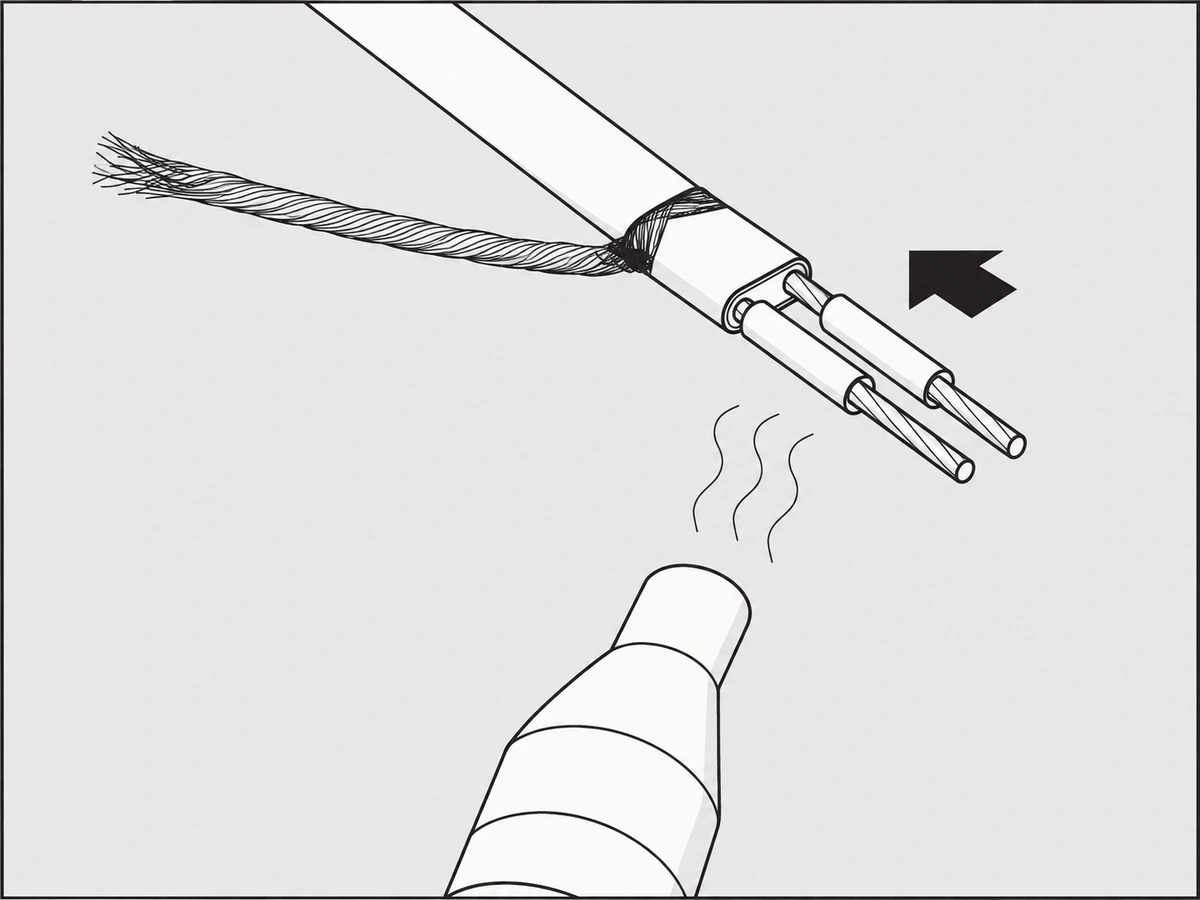

Термоусадочная изоляция отдельных жил
Шаг 6. Надеть и усадить предусмотренные комплектом индивидуальные изолирующие трубки.

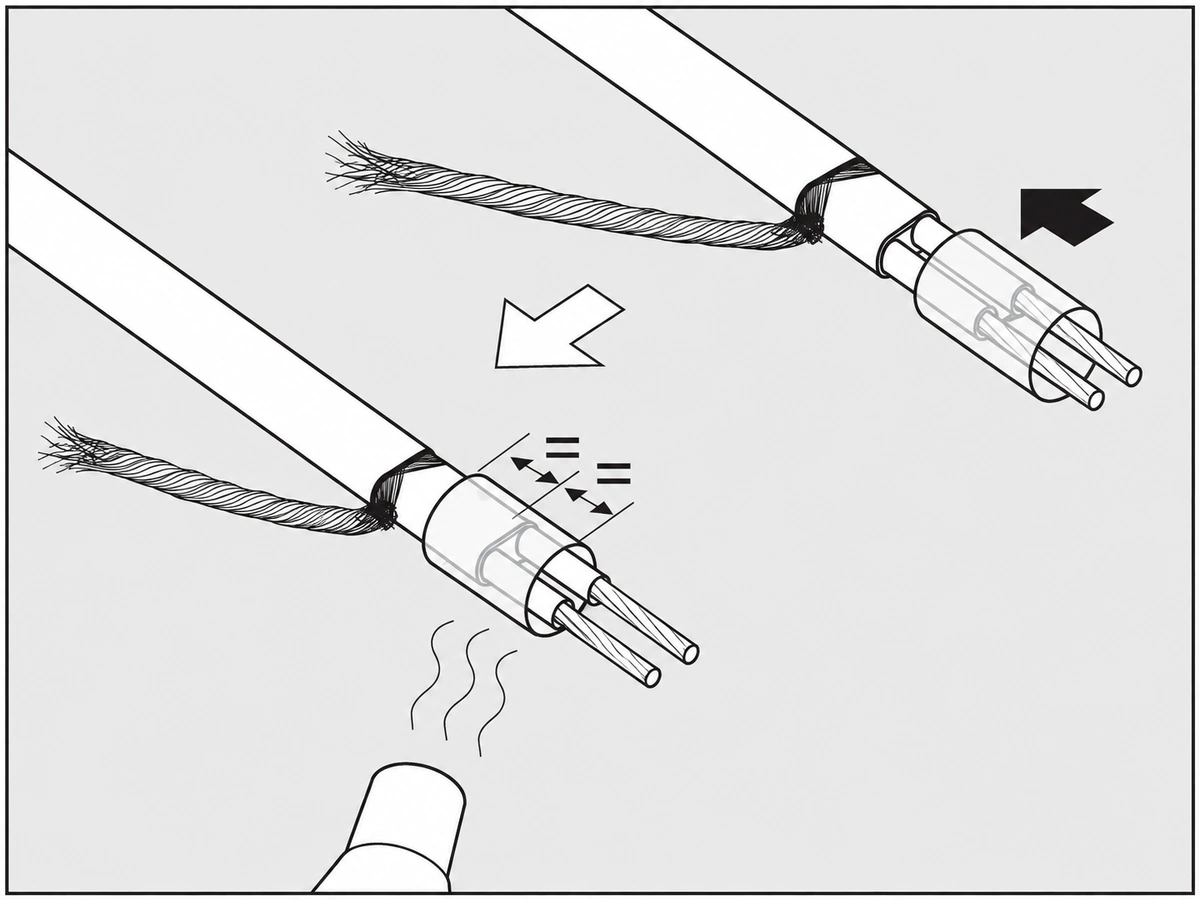

Монтаж внутренней термоусаживаемой трубки
Шаг 7. Установить следующий изоляционный слой на подготовленный питающий конец.

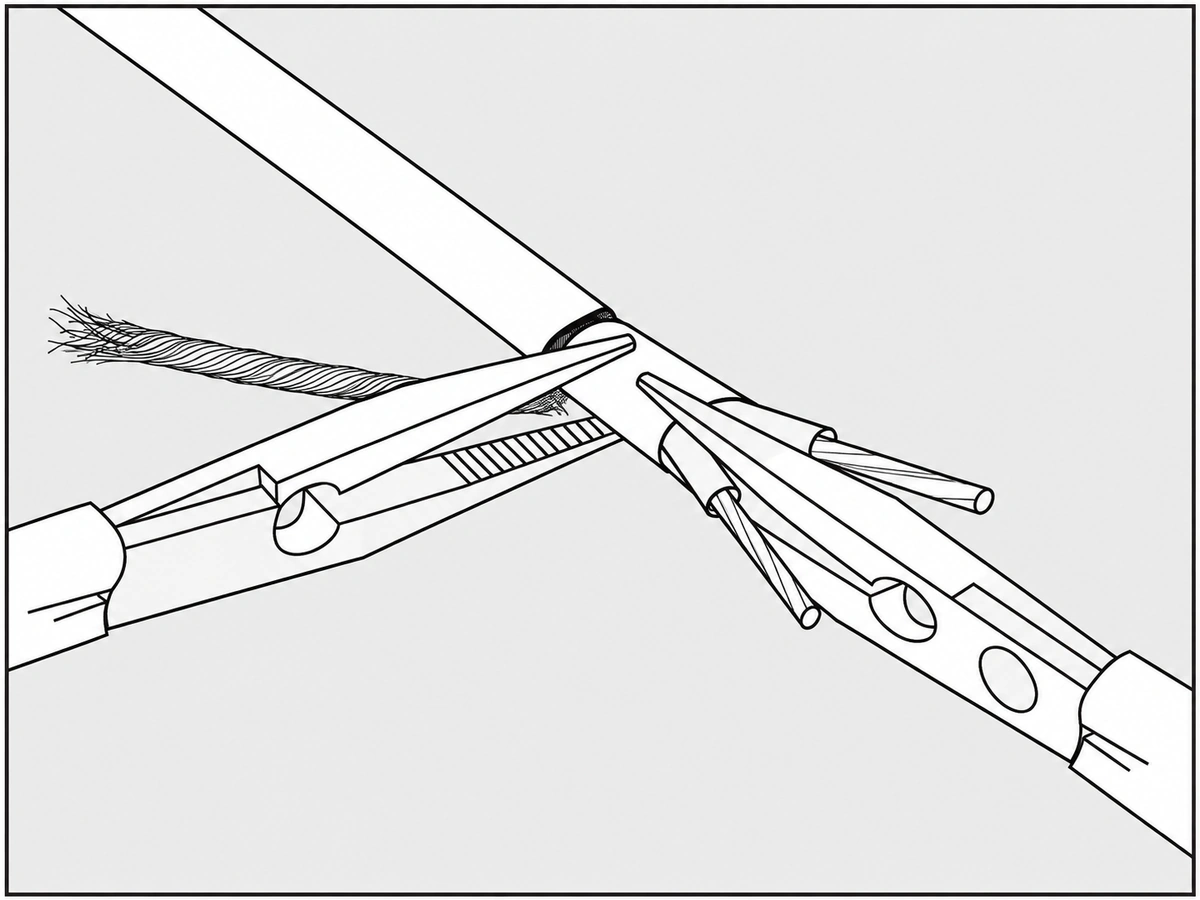

Подготовка изолированных жил к соединению
Шаг 8. Обработать предусмотренные инструкцией участки после термоусадки, не повреждая изоляцию.

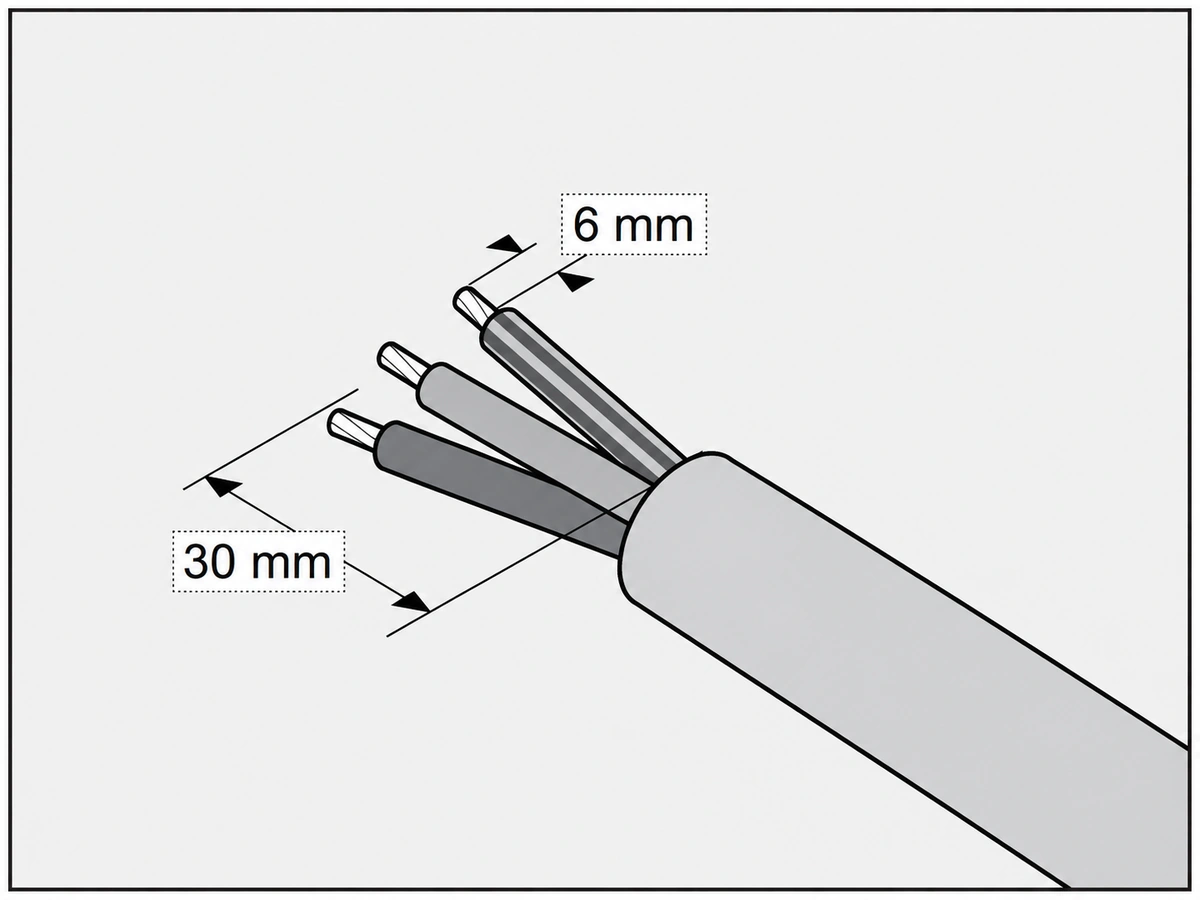

Зачистка жил питающего силового кабеля
Шаг 9. Подготовить жилы холодного питающего кабеля: снять оболочку и изоляцию по схеме выбранного комплекта.
Подготовка соединения греющего и питающего кабелей

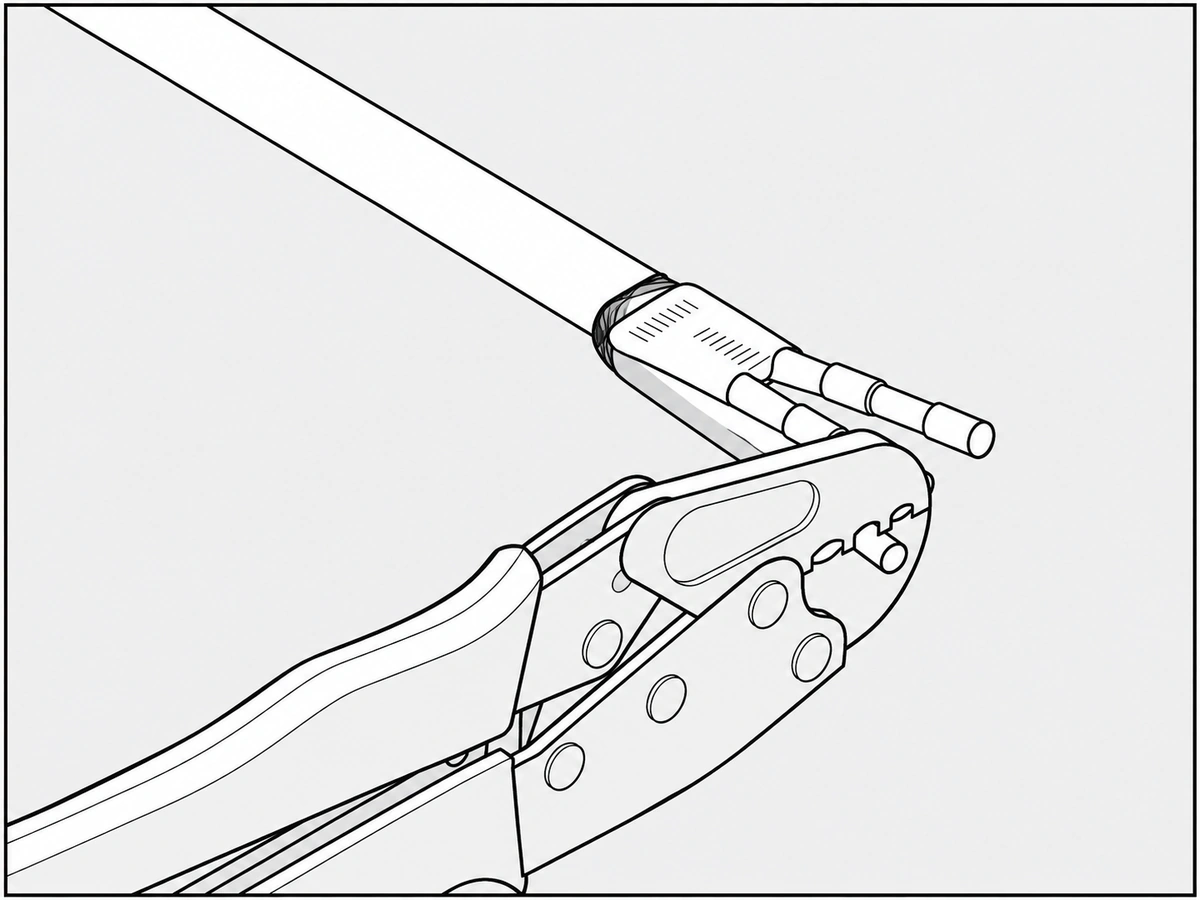

Шаг 10. Разместить жилы питания и греющего кабеля в штатных металлических соединителях.
Обжим металлических соединителей питающей муфты

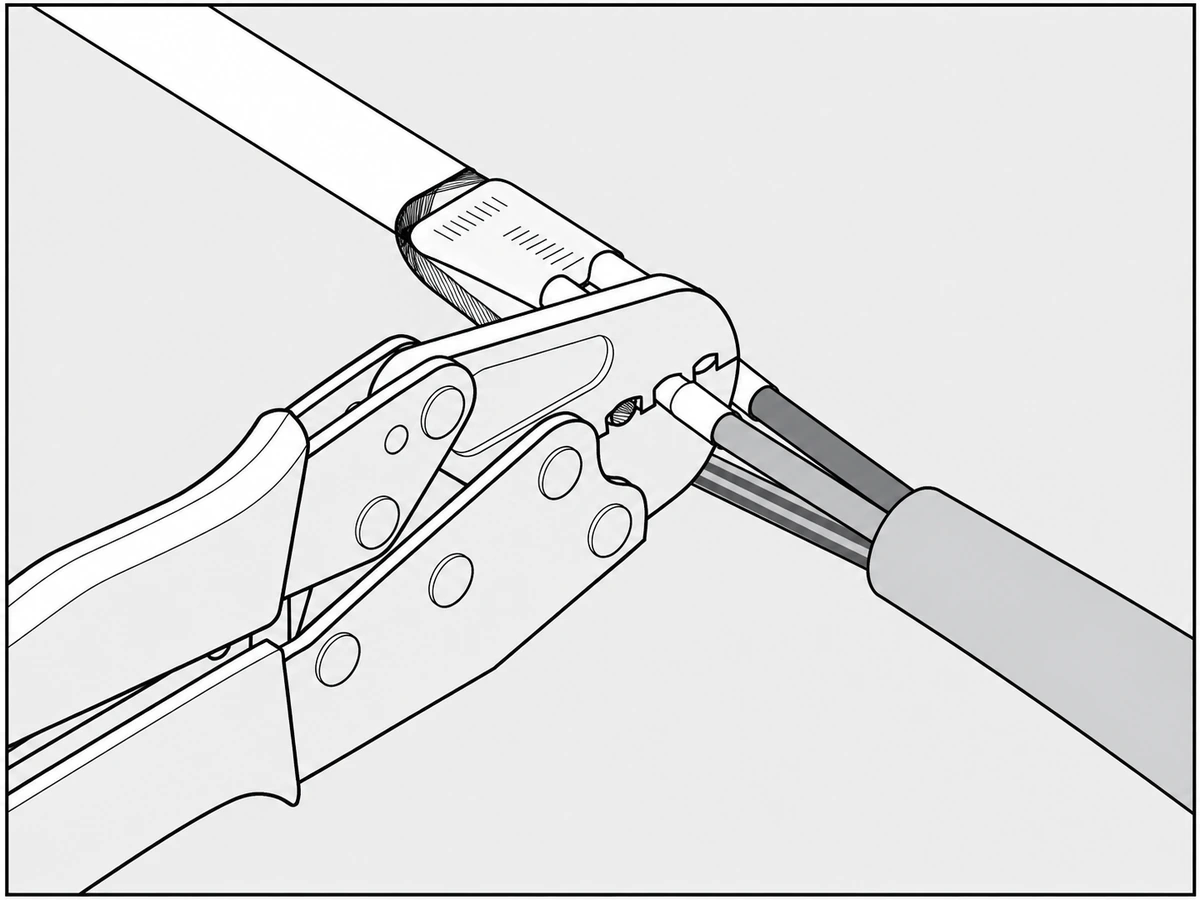

Шаг 11. Обжать соединители рекомендованным изготовителем инструментом; защитную оплётку соединить с PE.

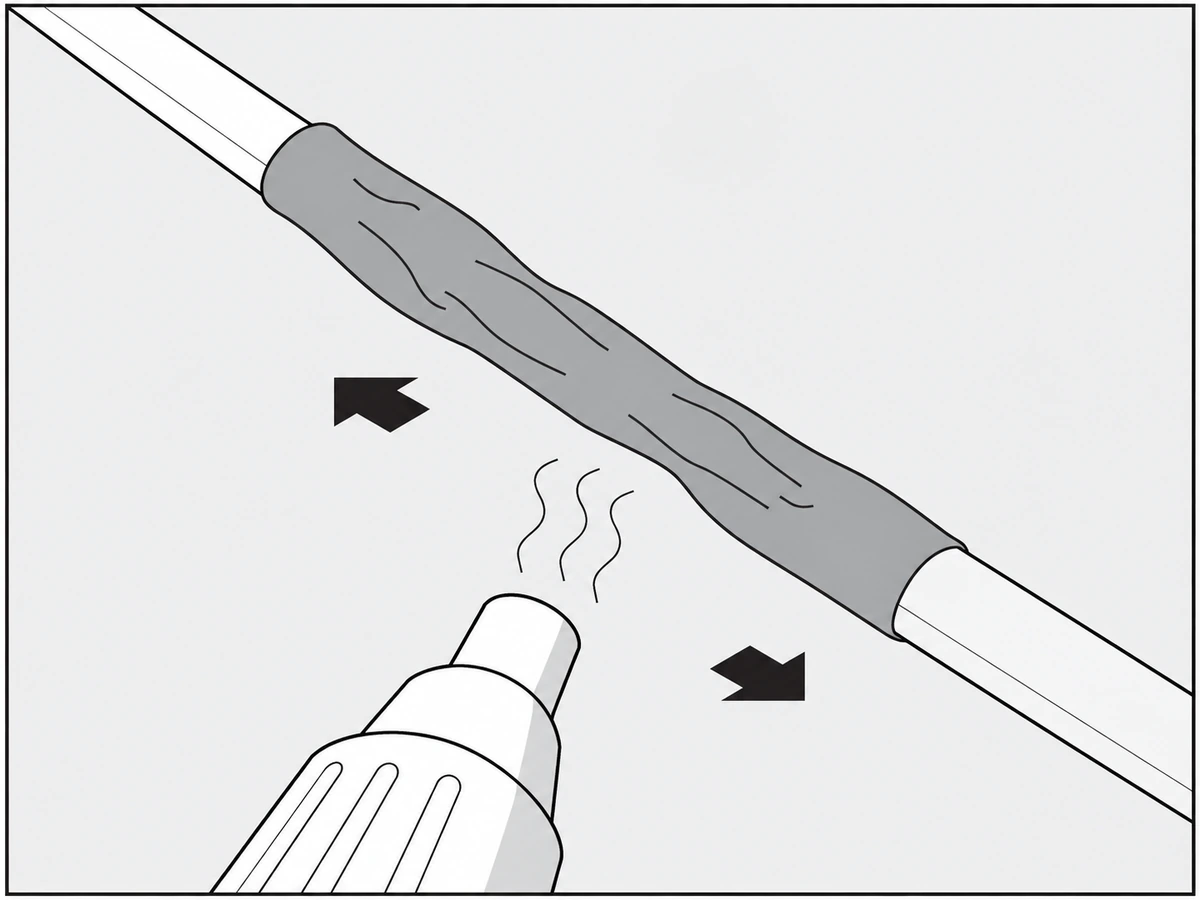

Термоусадка внутреннего слоя соединительной муфты
Шаг 12. Закрыть соединения внутренней термоусаживаемой оболочкой и выполнить усадку.

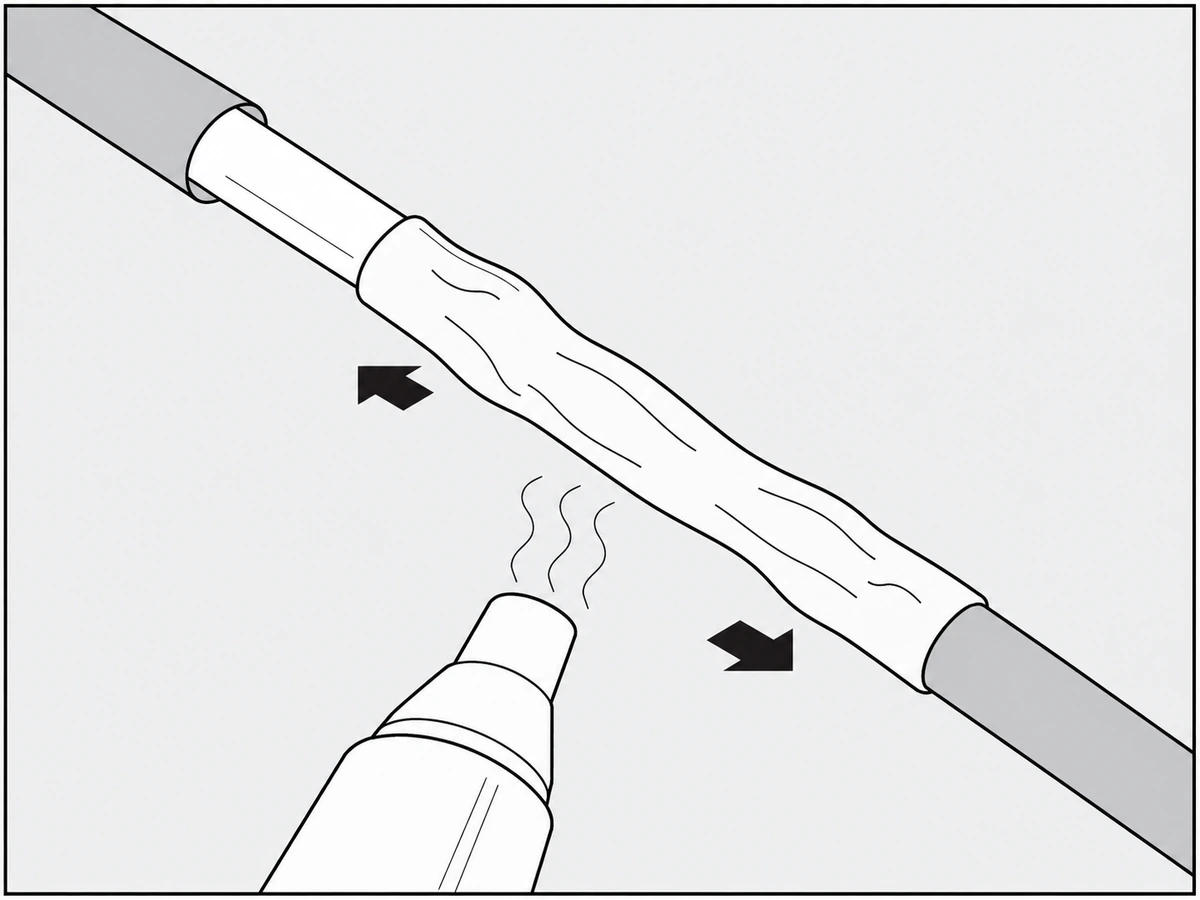

Термоусадка наружной герметизирующей оболочки
Шаг 13. Установить наружную защитную оболочку с необходимым перекрытием внутренних слоёв.

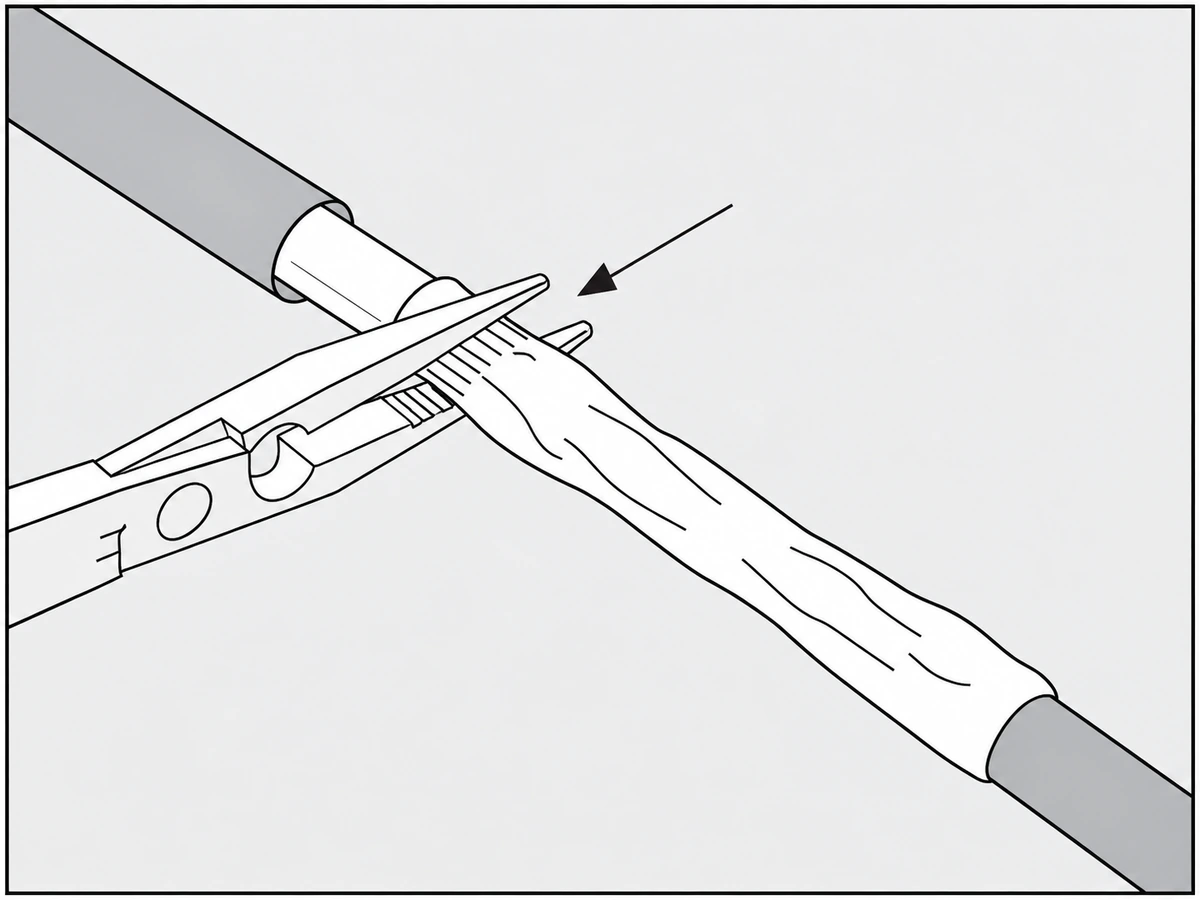

Заключительный этап монтажа питающей муфты
Шаг 14. Выполнить заключительную обработку участков, предусмотренную производителем; проверить герметизацию.

Не заменяйте герметичный монтажный комплект обычной скруткой и изолентой. Не выбирайте размер обжимной гильзы или температуру термоусадки «на глаз»: производители задают собственные размеры разделки, инструмент и критерии готовности соединения.

Концевание греющего кабеля: как выполняется концевая заделка

Концевание, оконцевание, оконцовка, концевая заделка — названия операции по герметичной изоляции свободного конца нагревательного кабеля. Для саморегулирующегося кабеля это обязательный отдельный узел, а не продолжение питающей муфты.

Концевая муфта защищает торец от влаги и предотвращает контакт токопроводящих жил. Конструкция может предусматривать ступенчатую подготовку жил, специальный колпачок и клеевую термоусадку — конкретная технология зависит от изделия.

Пошаговая концевая заделка: 10 этапов

На рисунках показан пример оконцевания экранированного саморегулирующегося кабеля. На противоположном от питания конце кабеля токопроводящие шины не соединяют между собой.

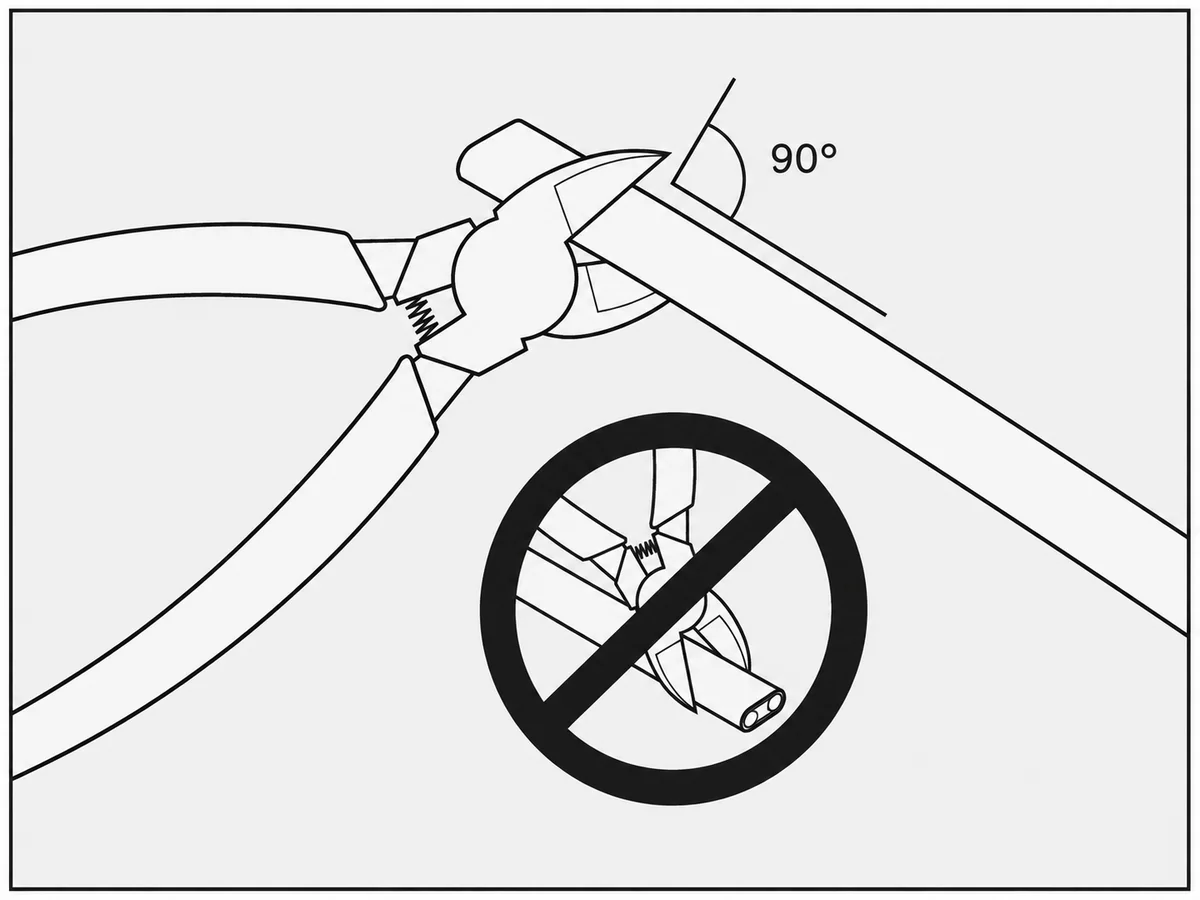

Ровная обрезка свободного конца греющего кабеля
Шаг 1. Ровно отрезать свободный конец кабеля поперёк его оси.

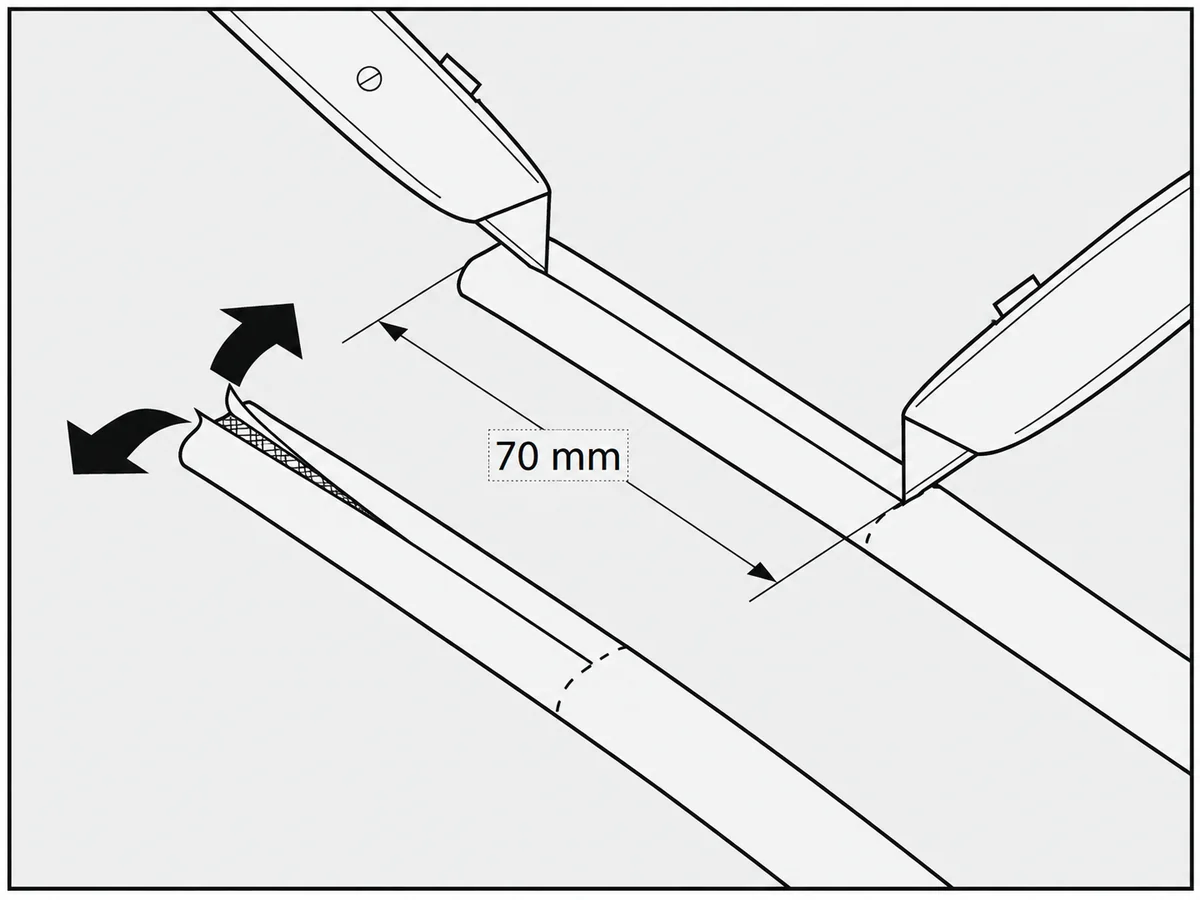

Снятие наружной оболочки перед концеванием
Шаг 2. Надрезать и снять участок наружной оболочки, не повредив экран.

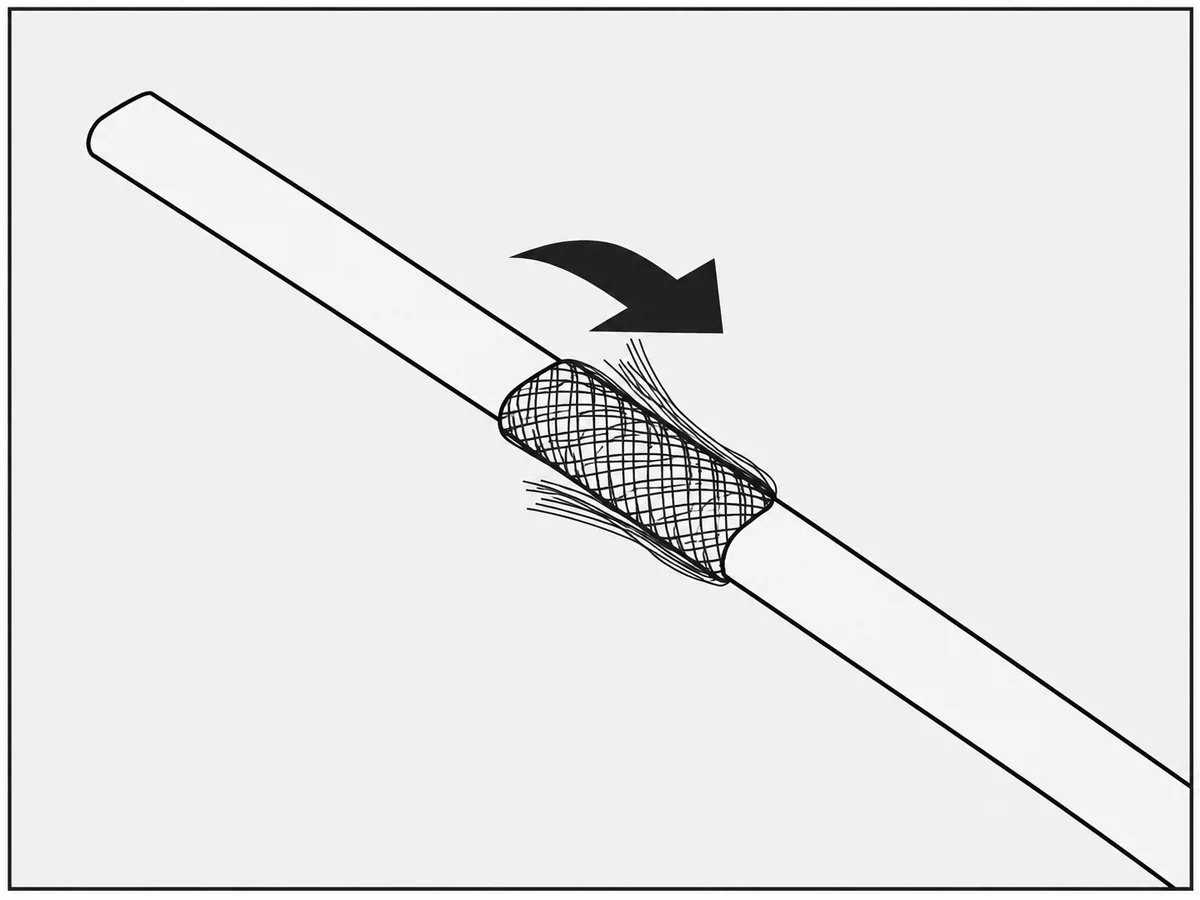

Отвод экранирующей оплётки при концевой заделке
Шаг 3. Отвести металлическую экранирующую оплётку назад, освобождая внутреннюю часть.
Подготовка края саморегулирующейся матрицы

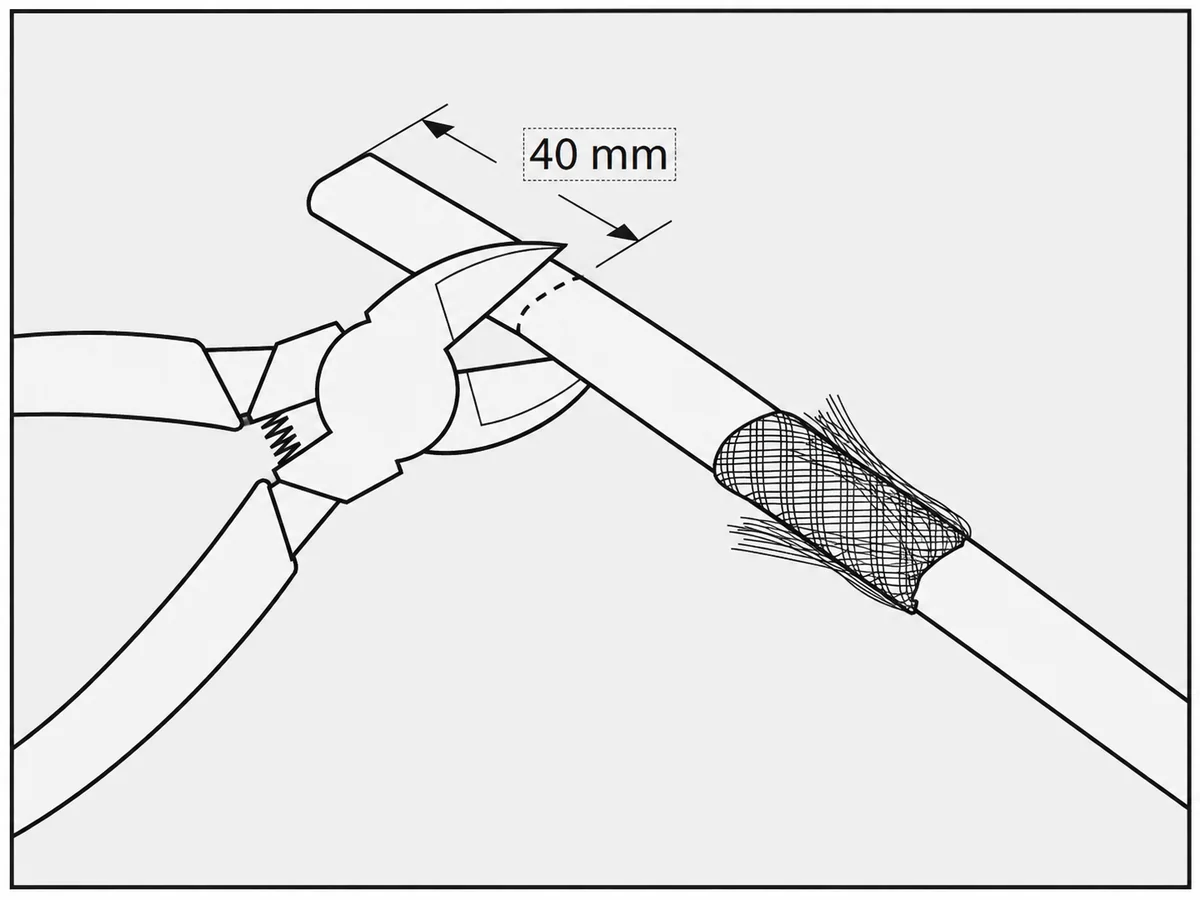

Шаг 4. Укоротить подготовленный участок нагревательной матрицы в соответствии с картой разделки.

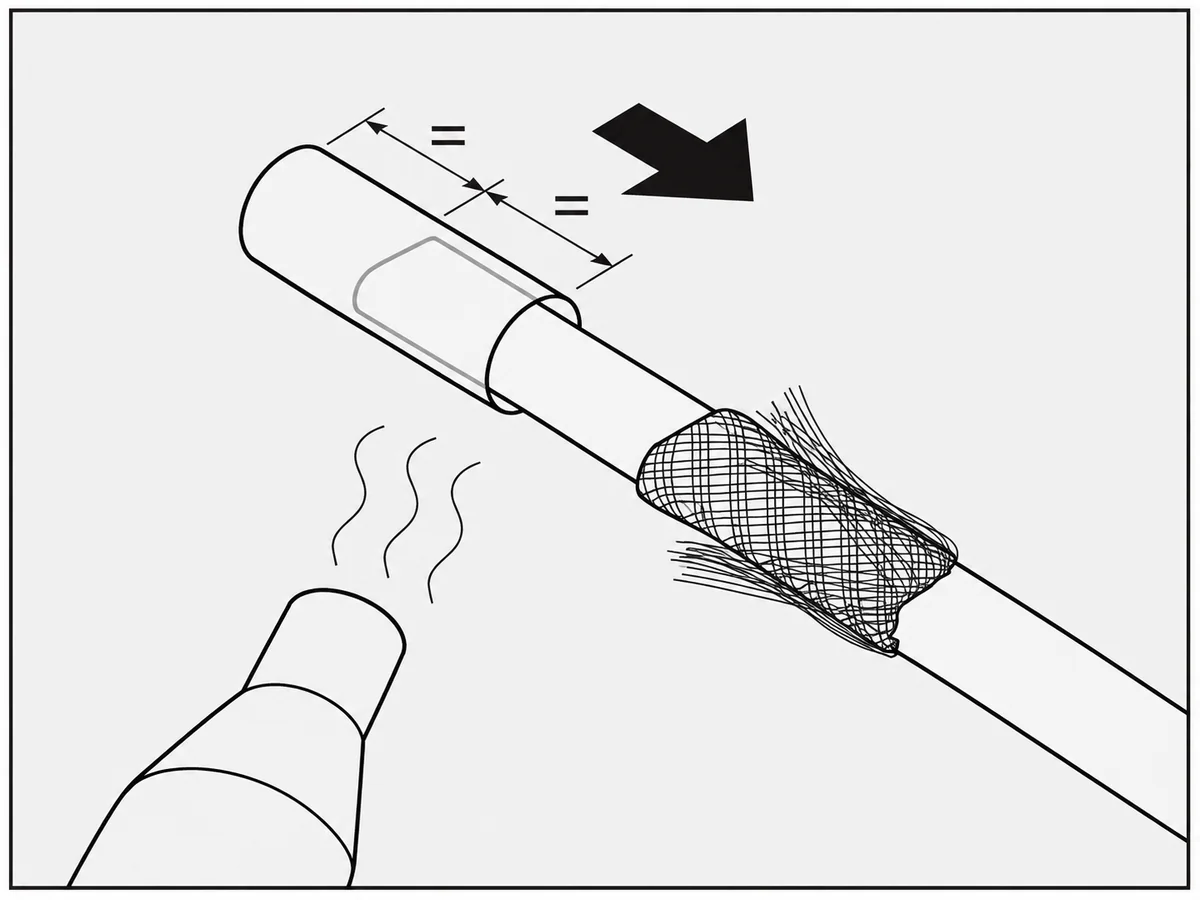

Первая термоусадка на конце нагревательной матрицы
Шаг 5. Надеть на подготовленный конец изолирующую термоусаживаемую трубку и усадить её.

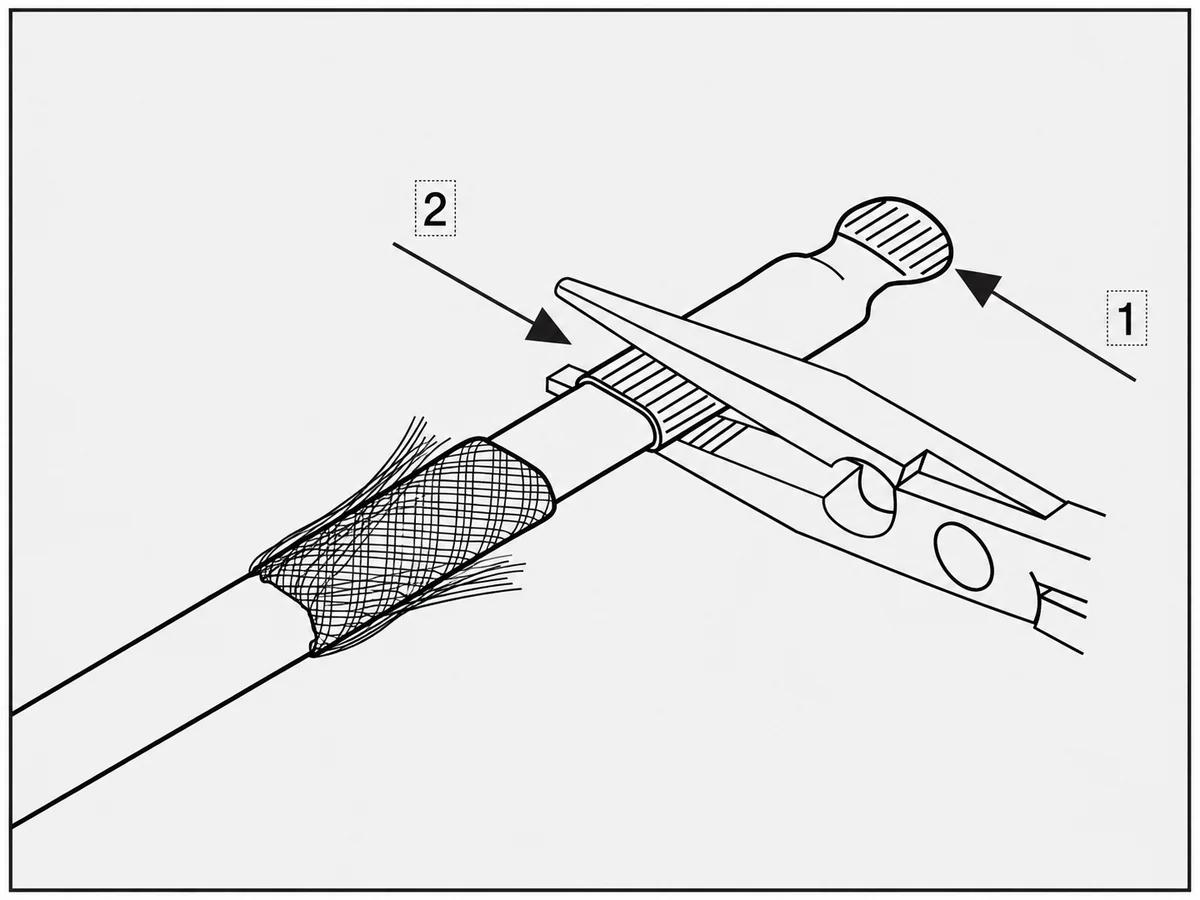

Обжатие подготовленного конца кабеля
Шаг 6. Обжать предусмотренные производителем места концевого изолирующего узла.

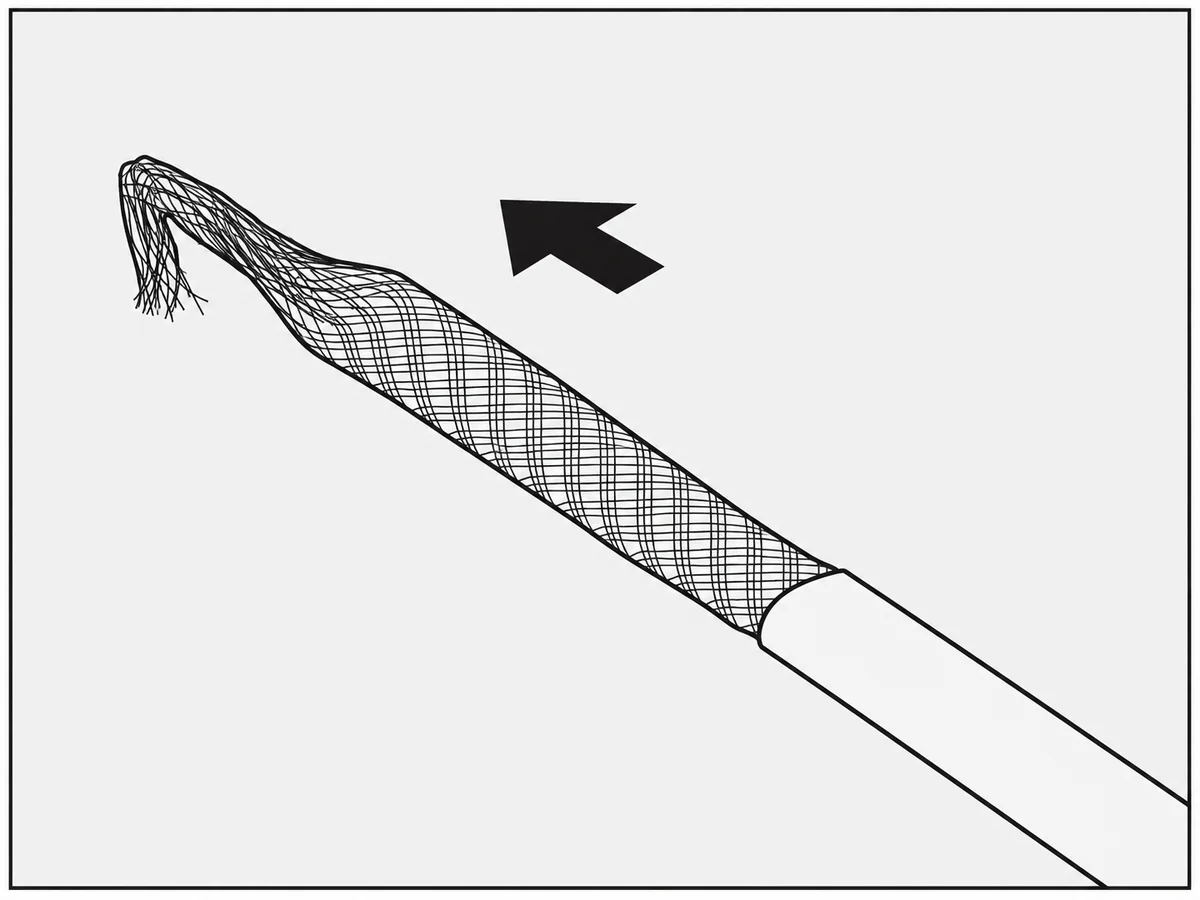

Расположение экранирующей оплётки на конце кабеля
Шаг 7. Переместить экранирующую оплётку в положение, указанное изготовителем комплекта.
Первый защитный слой концевой герметизации

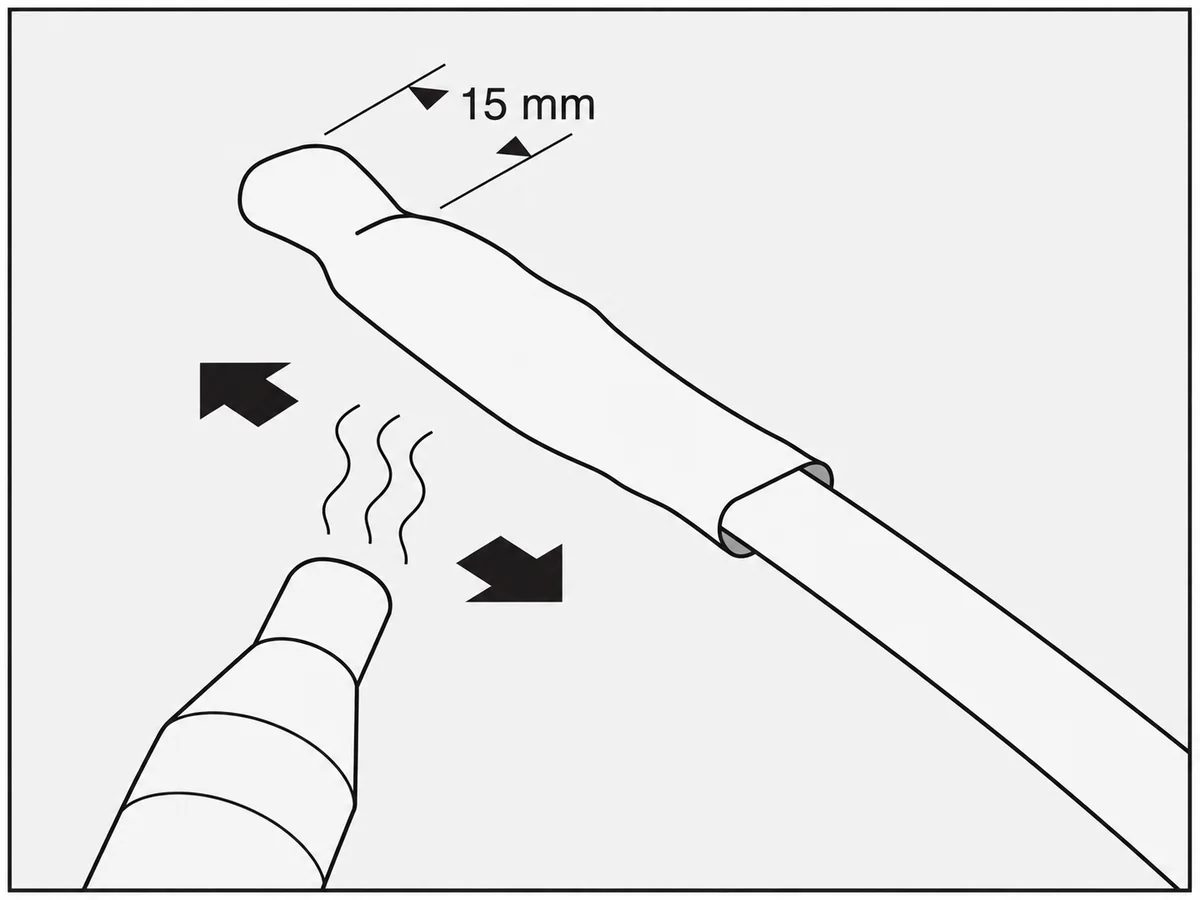

Шаг 8. Установить и усадить дополнительную трубку для изоляции и герметизации торца.

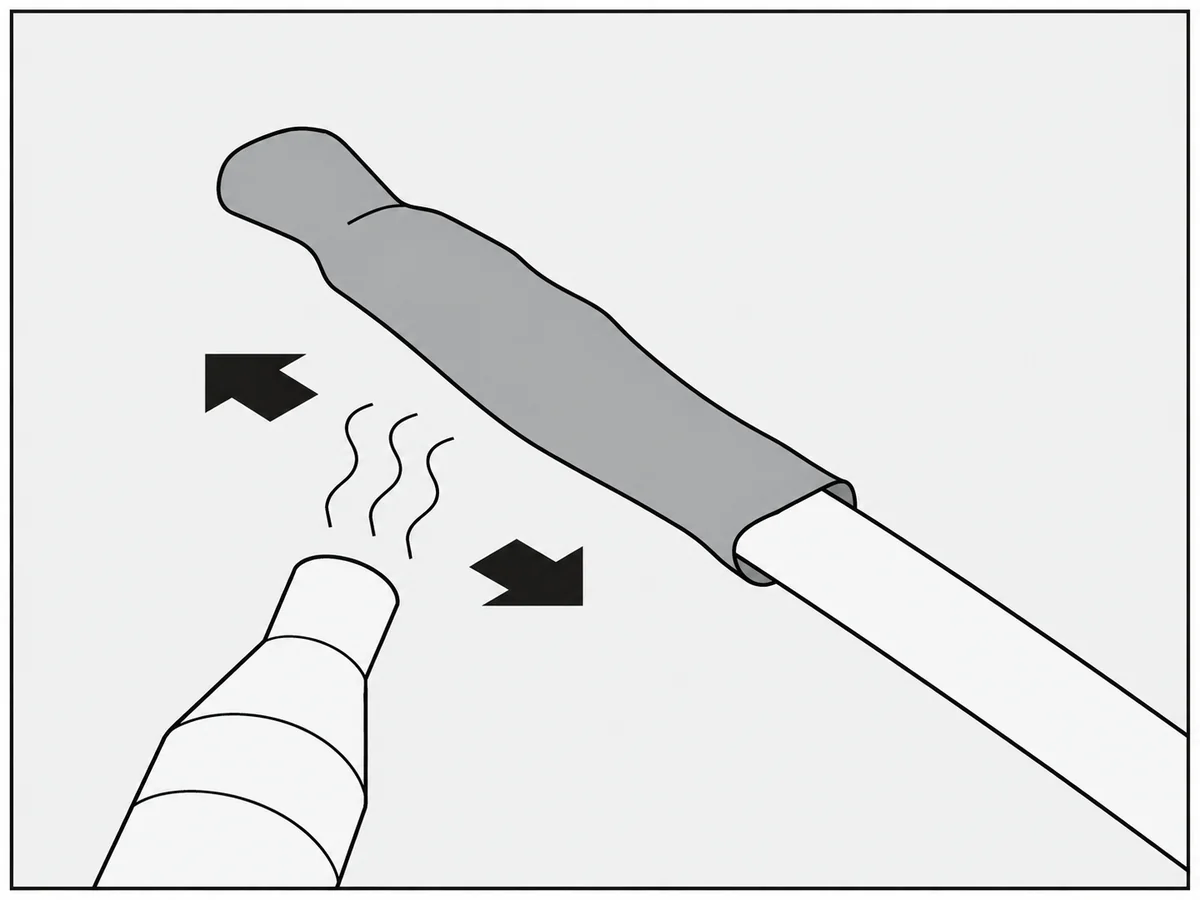

Наружная термоусадочная защита конца кабеля
Шаг 9. Надвинуть и усадить внешнюю трубку с требуемым перекрытием нижележащего слоя.
Заключительный этап концевой заделки кабеля

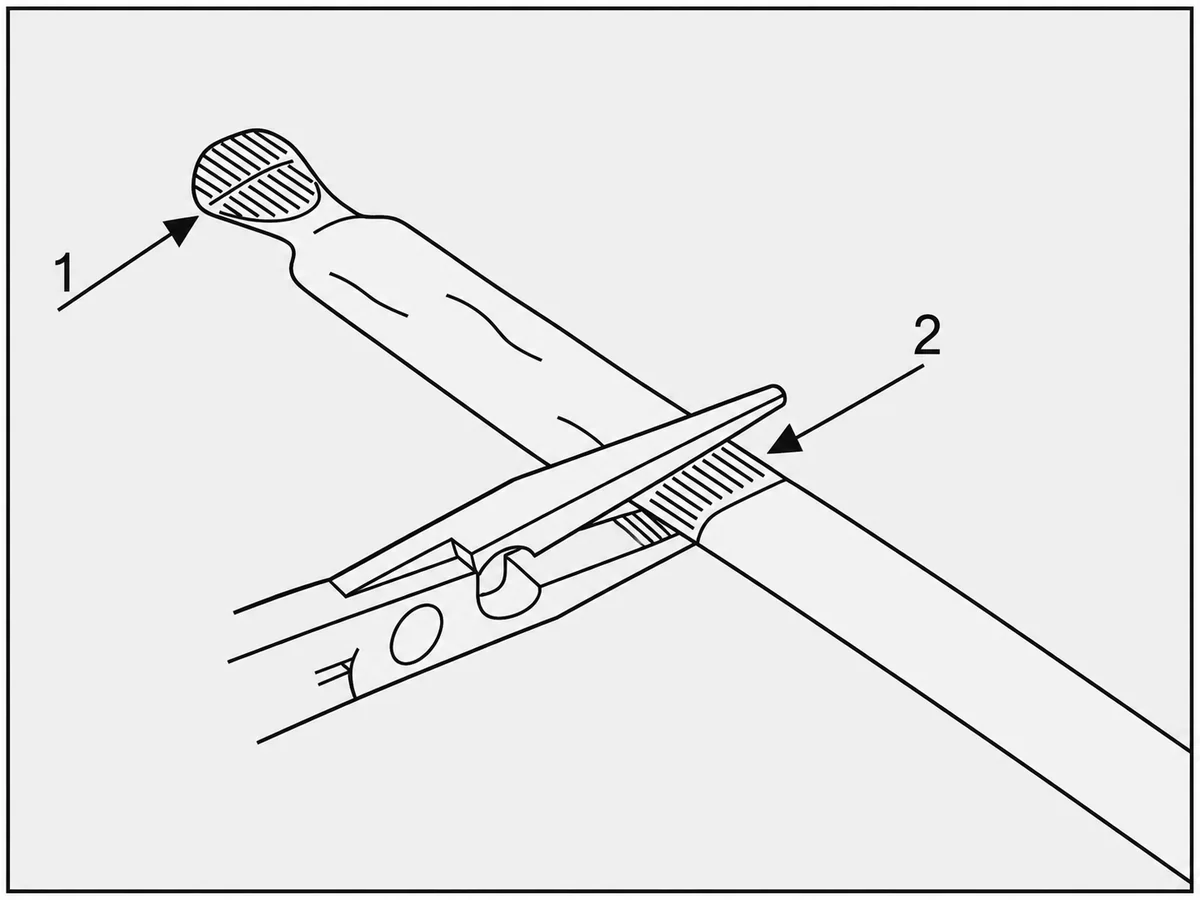

Шаг 10. Выполнить заключительную обработку концевой муфты и осмотреть герметизацию.

Что особенно важно при оконцевании

  • Дальний конец двух шин саморегулирующегося кабеля не соединяют между собой.
  • Торец и оболочка должны быть сухими, чистыми и неповреждёнными.
  • Применяют концевую муфту, совместимую с геометрией и типом оболочки кабеля.
  • Для установки в воде, внутри питьевого водопровода или во влажных наружных зонах проверяют отдельный допуск всей системы, включая концевую заделку.
  • После монтажа проводят предусмотренные паспортом электрические испытания и осмотр.

Пошаговые размеры снятия оболочки для конкретных брендов нельзя безопасно переносить из одной инструкции в другую. При отсутствии паспорта на муфту соединение не выполняют до уточнения технологии.

Подходящие расходные материалы и комплекты подключения и концевой заделки греющего кабеля представлены в соответствующем разделе каталога. При выборе нужно проверить совместимость именно с неэкранированной конструкцией.

Важное отличие: не следует переносить на кабель без экрана всю последовательность из 24 схем выше — операции с экранирующей оплёткой в этом случае отсутствуют. Размеры разделки, порядок установки термоусадки, параметры соединителей и допустимая область применения определяются инструкцией производителя конкретного кабеля и монтажного комплекта. Отсутствие экрана не отменяет требований к электрической защите цепи.

Для подключения такого кабеля к питающему проводу используют совместимый монтажный набор для неэкранированного кабеля. Две токопроводящие жилы соединяют с соответствующими питающими проводниками через предусмотренные изготовителем соединительные элементы, каждую жилу изолируют, а соединительный узел герметизируют. Противоположный конец обязательно оконцовывают подходящей концевой муфтой: жилы не должны замыкаться друг с другом, а влага — попадать в матрицу.

Неэкранированный саморегулирующийся греющий кабель отличается отсутствием металлической защитной оплётки. В нём также есть две токопроводящие жилы и саморегулирующаяся матрица, но при разделке не требуется отводить, скручивать и соединять с защитным проводником оплётку, которой нет.

Как подключить саморегулирующийся греющий кабель без экрана

Муфта подключения, ремонтная муфта и концевая заделка: в чём отличие

Ниже приведено сравнение трёх типов узлов. Пошаговые рисунки выше относятся к подключению питающего провода и концевой заделке; порядок ремонта двух отрезков греющего кабеля здесь не показан.

УзелКакие части соединяетДля чего нужен
Питающая соединительная муфтаХолодный питающий кабель и греющий кабельПодвести L/N к токопроводящим шинам, PE — к защитной оплётке, герметизировать переход
Ремонтная соединительная муфтаДва совместимых участка нагревательного кабеляВосстановить электрическую цепь и защитную оплётку в месте разрешённого соединения
Концевая муфта / концевая заделкаСвободный дальний конец одного кабеляЗагерметизировать торец и исключить замыкание шин

Не следует называть все три операции «концеванием»: у узлов разная электрическая функция и разные монтажные комплекты. Инструкции DINSO EASYcon и монтажных наборов TK показывают отдельные процедуры для подключения и заделки, а инструкция по ремонтной муфте — для соединения двух участков нагревательного кабеля.

Какие муфты и комплектующие нужны

ДетальНазначениеЧто проверить при выборе
Питающая соединительная муфта / набор подключенияГерметичный переход от холодного провода к нагревательномуМарка и размер кабеля, тип экрана, допустимое напряжение, среда монтажа
Концевая муфта / комплект концевой заделкиИзоляция и защита второго концаСовместимость с кабелем, оболочкой и условиями влажности
Питающий кабель и соединительная коробкаПодвод электропитания и размещение соединенийРасчётное сечение, степень защиты, место установки
Терморегулятор и датчикУправление по температуре и/или условиям работыАлгоритм управления, датчики, допустимая нагрузка, монтажная среда
Автомат и УЗО / дифавтоматЗащита цепи и людейРасчёт линии, пусковые токи, требования проектирования и изготовителя

Где подобрать комплектующие: в разделе комплектующие для греющего кабеля можно выбрать монтажные наборы с соединительными и концевыми муфтами, термоусадочные материалы и соединители. Для монтажа без классической термоусадочной муфты смотрите кабельные соединители и концевые заглушки; совместимость с типом греющего кабеля проверяйте по паспорту изделия. Если требуются распределительные коробки, они представлены в разделе соединительные коробки для греющего кабеля.

Как проверить систему перед первым включением

  1. Сверить фактическую длину и марку кабеля с проектом и ограничениями производителя.
  2. Осмотреть питающую и концевую муфты: нет ли открытых жил, повреждений, неполной усадки и следов влаги.
  3. Проверить правильность защитного проводника и отсутствие короткого замыкания.
  4. Измерить сопротивление изоляции подходящим прибором в соответствии с инструкцией производителя; напряжение испытания и минимальное допустимое значение для данной системы уточняют по паспорту.
  5. Проверить устройства защиты и управления предусмотренным способом, затем оформить результат проверки.

Саморегулирующаяся матрица изменяет электрические характеристики при изменении температуры. Поэтому проверять кабель только бытовым мультиметром и сравнивать его сопротивление с произвольной «нормой» недостаточно.

Типичные ошибки подключения

ОшибкаЧем опаснаПравильный подход
Соединение двух питающих шин на дальнем концеКороткое замыканиеПрименять штатную концевую заделку без соединения шин
Муфта без герметизации либо неподходящий комплектПроникновение влаги, пробой изоляцииИспользовать совместимый монтажный набор
Не присоединена защитная оплёткаСнижение электробезопасности при повреждении кабеляПравильно подключить PE по инструкции
Выбор автомата без учёта пускового тока и длины линииЛожные отключения или недостаточная защитаРассчитать параметры электрической цепи
Произвольное укорачивание резистивной секцииНарушение режима нагрева и возможный перегревСоблюдать фиксированную длину, установленную производителем

Особенности для труб, кровли и водостоков

Обогрев труб снаружи. Питающий узел и конец секции располагают с учётом теплоизоляции, доступа для обслуживания и указаний изготовителя. За подробной технологией укладки см. инструкцию по монтажу греющего кабеля на трубу.

Внутри водопровода. Требуется кабель и вводной узел, прямо разрешённые для соответствующей среды. Обычная термоусадочная муфта и наружный кабель не становятся пригодными для питьевой воды только благодаря герметизации.

На кровле и в водостоках. Учитывают ультрафиолет, влагу, механическую нагрузку и размещение электрических соединений в разрешённых производителем зонах. Длину, зоны обогрева и работу автоматики рассчитывают как единую систему.

Частые вопросы

Можно ли подключить саморегулирующийся кабель напрямую к вилке?

Только если для конкретного кабеля предусмотрен соответствующий способ изготовления питающего узла и выполнены требования по защитному заземлению, герметизации и электрозащите. Самодельное соединение оголённых шин с вилкой не заменяет монтажный комплект.

Нужно ли концевать второй конец кабеля?

Да. Свободный конец саморегулирующегося кабеля герметизируют штатной концевой муфтой; токопроводящие шины на этом конце не соединяют.

Можно ли соединить два отрезка греющего кабеля?

Только если соединение предусмотрено производителем и выполнено специальным совместимым комплектом. При этом обязательно соблюдают ограничения общей длины секции, питания и условий монтажа.

Нужен ли терморегулятор для саморегулирующегося кабеля?

Саморегулирующийся кабель изменяет тепловыделение локально, но это не означает автоматического полного отключения питания. Терморегулятор или контроллер может снижать расход электроэнергии и обеспечивать требуемый режим работы.

Как подобрать оборудование

Для расчёта нужны условия применения (труба, кровля или водосток), длина нагревательного участка, доступное питание, температурные условия, тип оболочки и требования к герметичности. По этим данным подбирают не только нагревательный кабель, но и подходящие соединительную и концевую муфты, защитную аппаратуру и управление. Выбор монтажного набора подтверждают по паспорту конкретного кабеля.

Перейти в каталог: монтажные наборы, муфты и соединители для греющего кабеля.
