Система обогрева кровли и водостоков (антиобледенение, «антилёд») помогает поддерживать путь отвода талой воды свободным от ледяных пробок: от проблемных участков ската и желоба до водосточной трубы и выпуска. Это снижает риск образования наледи и сосулек в рассчитанных зонах, но не заменяет уборку снега, обслуживание кровли и исправный водоотвод.
Какой греющий кабель выбрать для кровли, где прокладывать нагревательные линии, как рассчитать длину и чем управлять системой? Ниже — практический обзор для частных домов и коммерческих объектов, с подборками оборудования. Подробную методику см. в разделе расчёта обогрева кровли и водостоков.

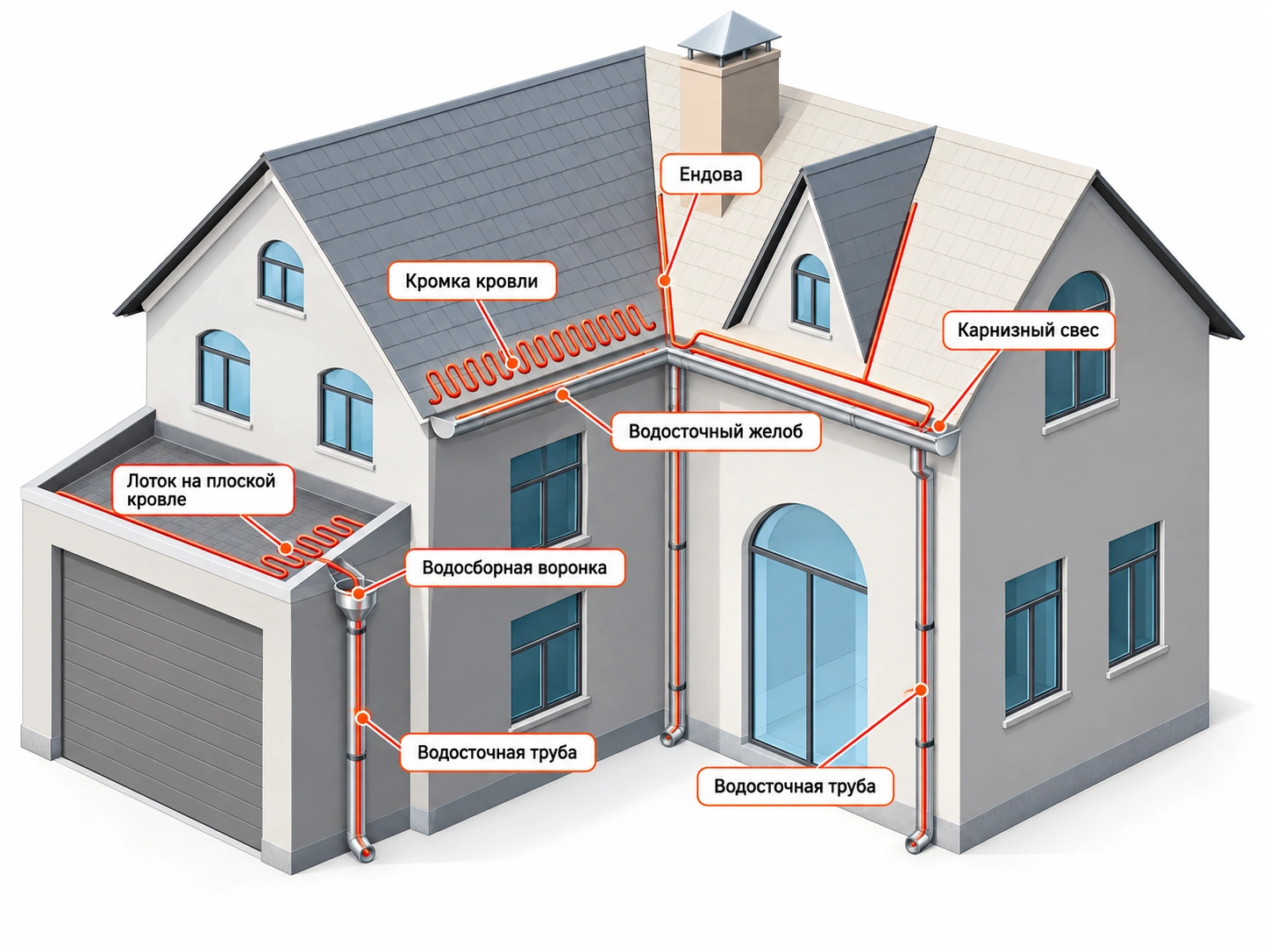

Где нужен обогрев кровли и водостоков
| Участок | Задача кабеля | Что учитывать при выборе |
|---|---|---|

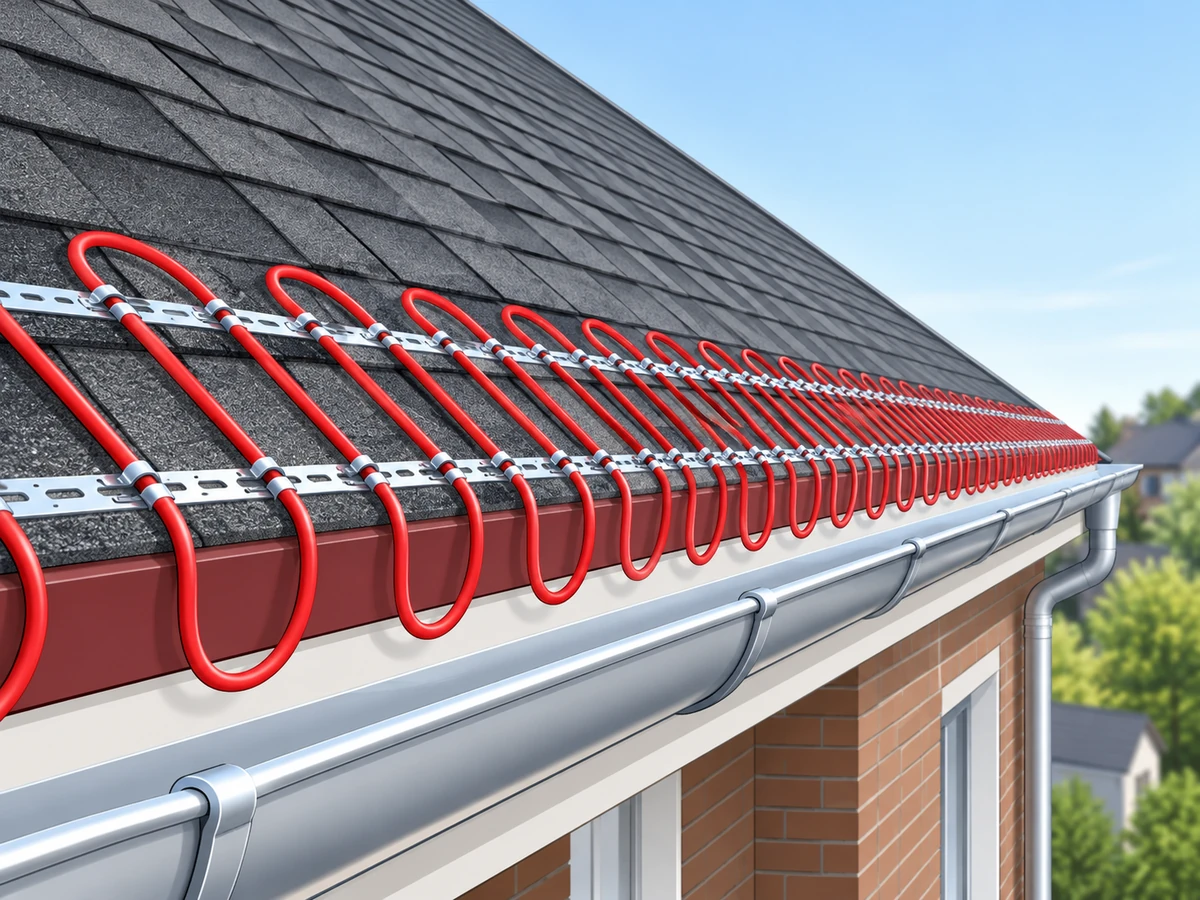

| Карниз и край кровли | Создать путь для талой воды к желобу | Тип покрытия, снегозадержатели, водосбор, геометрия укладки |

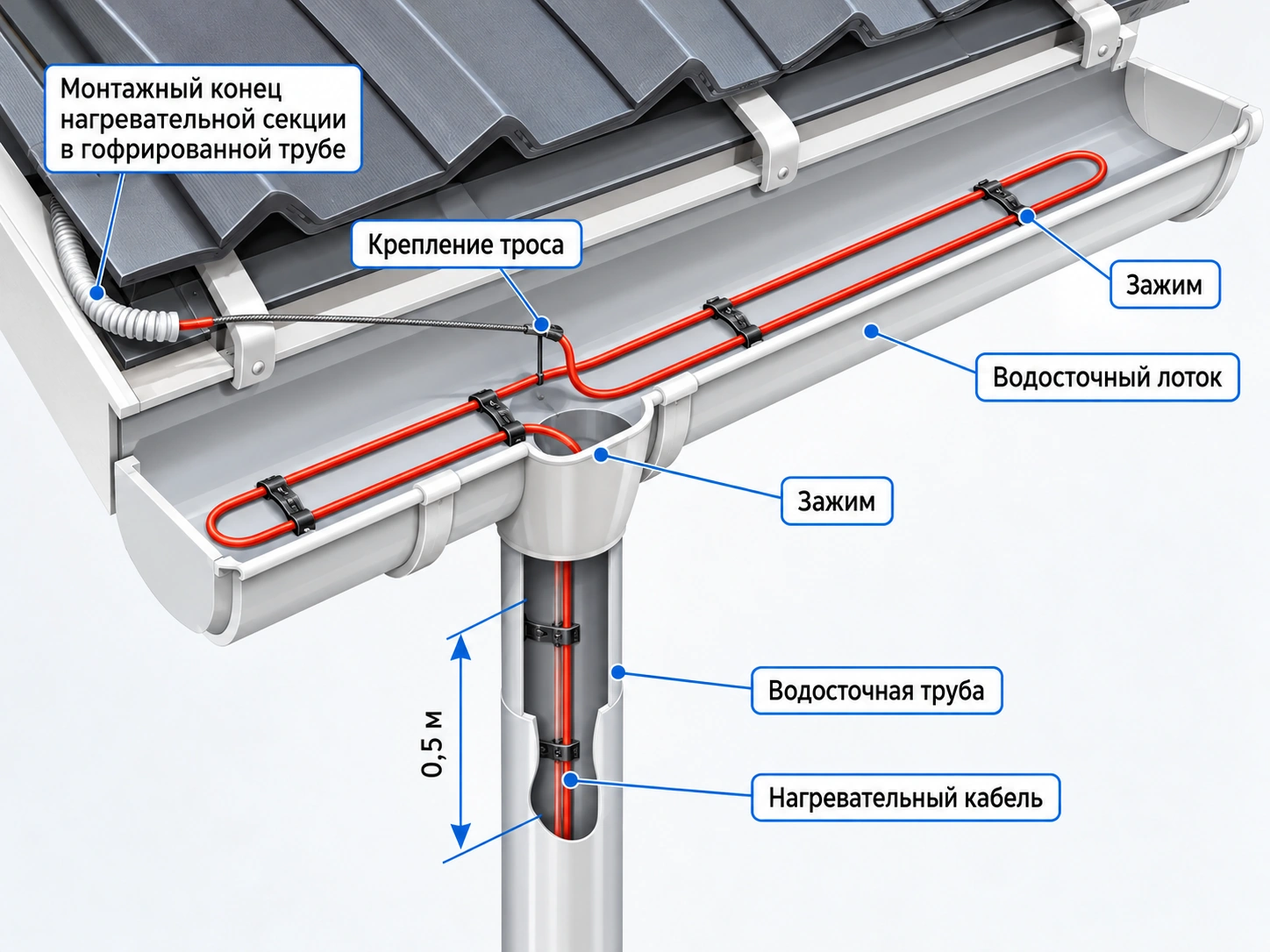

| Водосточный желоб | Не допустить ледяной пробки и обеспечить сток | Ширина и форма желоба, число ниток, крепление |
| Водосточная труба | Сохранить проходимость вертикального водоотвода | Диаметр в мм, высота, колена, опоры кабеля |
| Ендова и примыкания | Отвод воды из зон накопления снега | Длина участка, направление стока, допустимость крепления |
| Воронка, выпуск, лоток | Сохранить работоспособность узлов водоотведения | Путь воды до безопасного сброса, условия эксплуатации |
Обычно обогревают не всю поверхность крыши, а участки, где вода может замерзнуть повторно. Кабель уместен только там, где он разрешён производителем и где проектом обеспечен непрерывный путь стока.
На плоских кровлях отдельно оценивают воронку, прилегающую к ней зону сбора талой воды и дальнейший путь водоотвода. Подробнее об особенностях таких узлов — в статье об обогреве водосточных воронок плоской кровли.

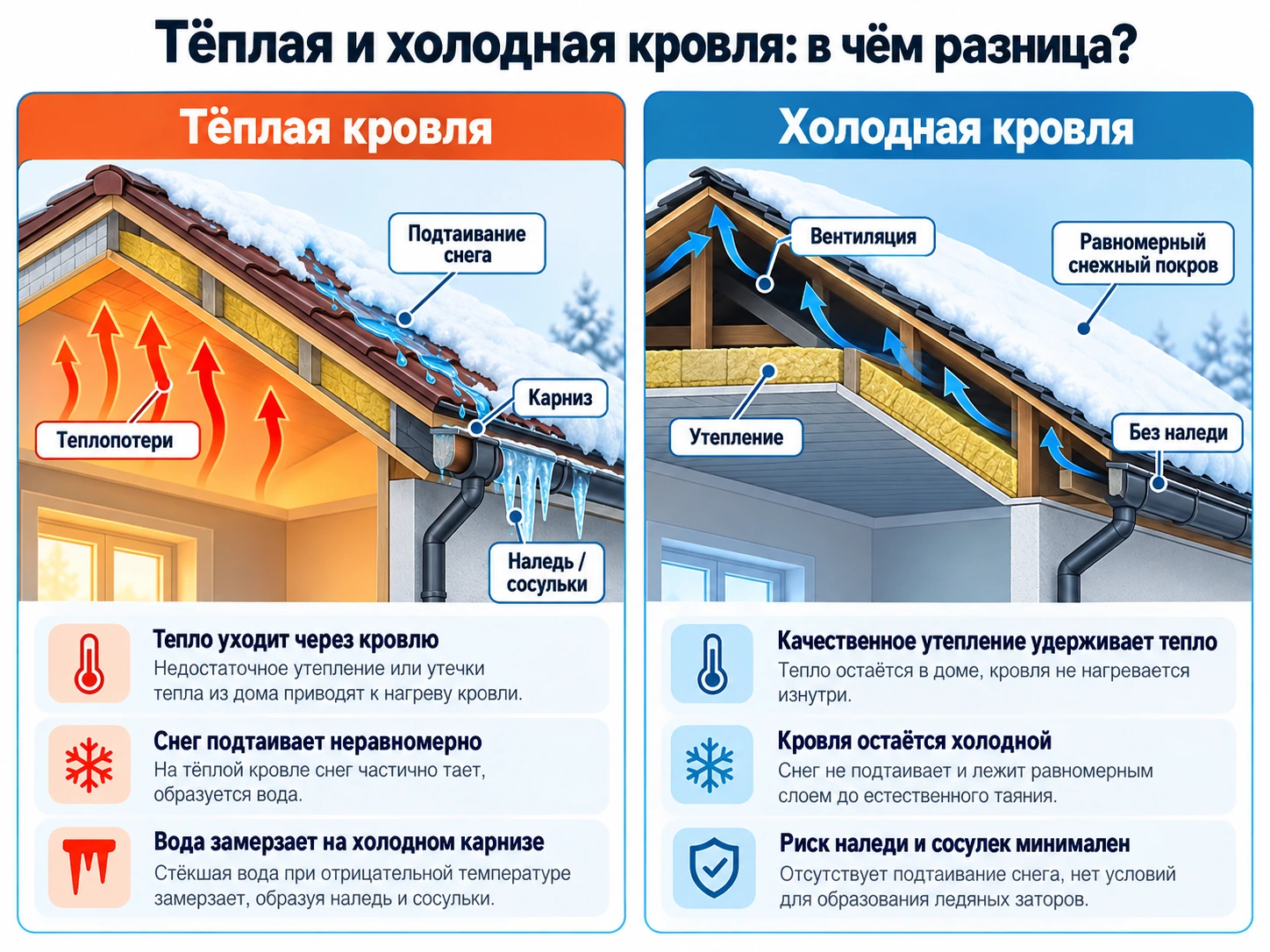

«Тёплая» и «холодная» кровля: почему это важно
На кровле с теплопотерями из отапливаемых помещений снег может подтаивать даже при отрицательной температуре наружного воздуха; вода стекает к холодному краю и замерзает. На хорошо теплоизолированной кровле условия образования наледи иные, но обледенение желобов и водостоков также возможно при оттепелях.
Оценку зон обогрева выполняют по конструкции кровли, местному климату, фактическим местам образования льда и способу отведения воды. Значения мощности для поверхности в Вт/м² нельзя напрямую приравнивать к паспортным Вт/м греющего кабеля.
Какой греющий кабель выбрать для кровли: саморегулирующийся или резистивный
| Критерий | Саморегулирующийся кабель | Резистивный кабель |
|---|---|---|
| Работа нагревателя | Тепловыделение меняется с температурой кабеля и условиями теплоотвода | Удельная мощность секции определяется конструкцией и режимом питания |
| Длина секции | Ограничена техническими данными производителя и пусковыми токами | Как правило, задаётся заводской секцией; самовольная резка недопустима |
| Монтаж | Учитывают минимальный радиус изгиба, крепёж, наружную оболочку и допустимость контакта линий по паспорту | Требуются соблюдение схемы и ограничений по пересечению/сближению кабеля |
| Управление | Для экономии и предсказуемой работы также нужна автоматика | Автоматика особенно важна для работы по погоде |
Для наружной установки выбирают модель, предназначенную именно для кровли и водостоков: проверяют УФ-стойкость оболочки, влагозащиту, механическую стойкость, наличие защитного экрана, допустимую температуру и монтажные ограничения. Саморегуляция сама по себе не гарантирует минимальных расходов на электричество.
Саморегулирующийся кабель для кровли и водостоков
Подборка подходящих моделей из каталога:
Резистивный кабель для антиобледенения
Резистивные секции выбирают по проектной мощности, длине и условиям укладки. Конкретную секцию нельзя укорачивать, если производитель прямо не разрешил этого.
Как подобрать мощность греющего кабеля для желобов и водостоков
Нужно различать мощность кабеля (Вт/м), установленную мощность на метр желоба (Вт на погонный метр желоба) и поверхностную плотность обогрева (Вт/м²). Это разные величины. Например, две параллельные линии кабеля по 30 Вт/м дают номинально 60 Вт на метр желоба при соответствующих паспортных условиях, но такое решение не является универсальной нормой.
- Ширина и геометрия желоба, диаметр водосточной трубы и наличие поворотов.
- Теплопотери кровли, осадки, ветер, вероятность повторного замерзания и климатические условия.
- Паспортная мощность кабеля при указанной температуре, допустимая длина цепи и пусковой ток.
- Места крепления, система управления и возможность обслуживать водосток.
Число ниток и требуемую мощность определяют расчётом и монтажной документацией. Диаметр водосточной трубы учитывают в миллиметрах, протяжённость участка — в метрах.
Как рассчитать длину кабеля для кровли и водостоков
Для предварительной оценки измеряют отдельно каждый обогреваемый участок и учитывают число линий кабеля. Например, если длина желоба 12 м и по проекту предусмотрены две параллельные нитки, базовая длина в желобе составит 12 × 2 = 24 м без учёта поворотов, выводов и других участков. Это пример арифметики, а не рекомендация всегда укладывать две нитки.
Для водостоков отдельно учитывают высоту, колена, воронки, выпуски и участки до свободного сброса воды. Для ендов и карниза — геометрию участка и шаг укладки. Полные формулы, параметры и поправки приведены на отдельной странице: расчёт греющего кабеля для кровли и водостоков.

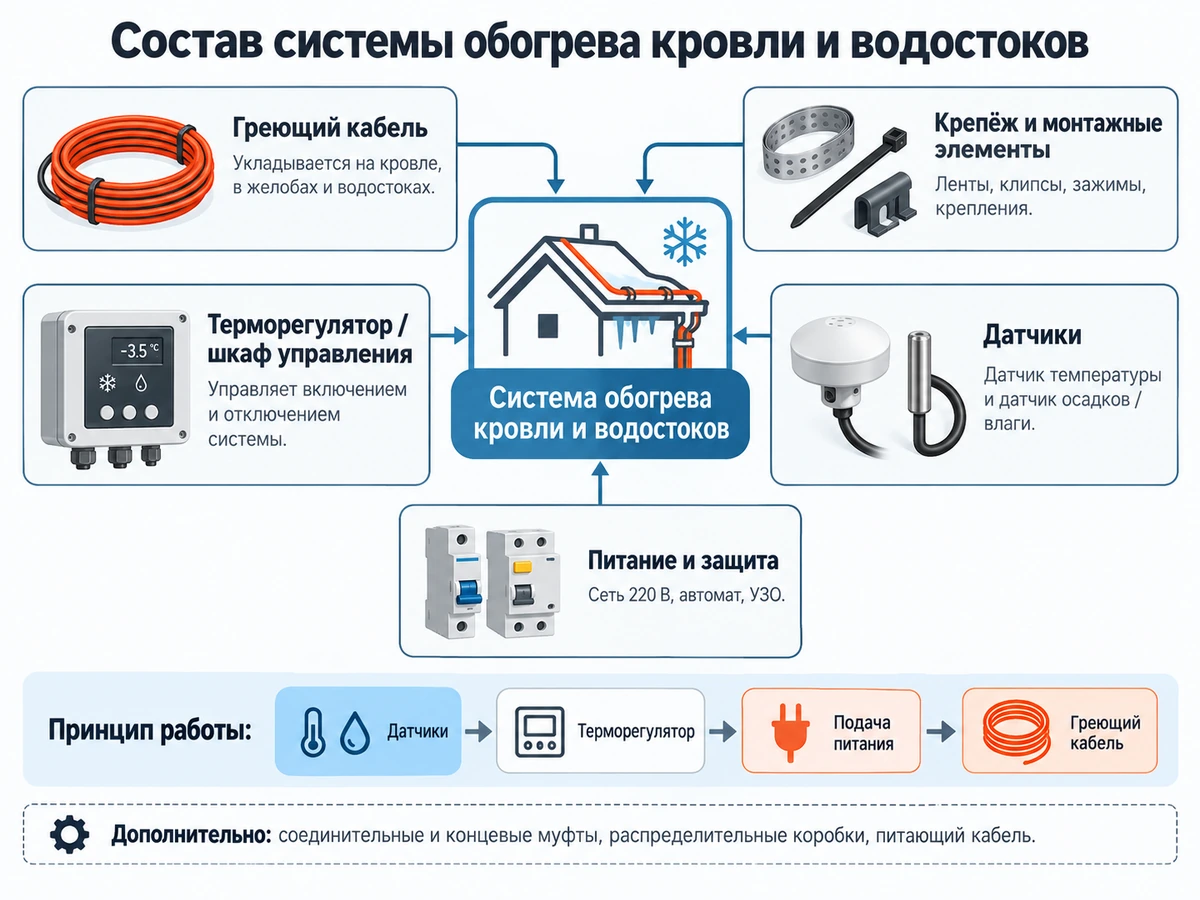

Из чего состоит система антиобледенения
- Нагревательный кабель для кровли и водостоков.
- Управляющая автоматика: терморегулятор, метеостанция, датчики температуры и влажности/осадков по проекту.
- Силовые и распределительные линии, соединительные коробки, вводы и подходящие монтажные комплекты.
- Защитная автоматика и заземление по проекту и применимым требованиям электробезопасности.
- Крепёжные элементы для желобов, кровли и вертикальных водостоков.
Терморегулятор или метеостанция: как управлять обогревом
Простое температурное управление не всегда отличает сухой мороз от условий снеготаяния. Для сложных объектов метеостанция с датчиками температуры и наличия влаги/осадков позволяет включать нагрев тогда, когда это действительно требуется. Подбор датчиков зависит от расположения зон и логики управления.
Посмотреть доступные модели и сравнить варианты управления можно в категории терморегуляторов и метеостанций для обогрева кровли и водостоков. Перед покупкой уточните комплектацию датчиков, совместимость и допустимую нагрузку.
Терморегуляторы и метеостанции:
Муфты, соединительные наборы и концевые заделки
При изготовлении секций из кабеля на отрез нужны совместимые с ним монтажные комплекты подключения и концевой герметизации. Их состав зависит от кабеля и способа подключения; универсального правила «одна муфта для любого кабеля» нет. Для экранированного кабеля предусмотрено корректное присоединение защитной оплётки.
Монтажные наборы для соединения и концевания:
Соединители и комплектующие для сборки без пайки:
Пошаговые операции подготовки жил, муфтирования и концевания описаны в отдельной инструкции по подключению греющего кабеля к питающему проводу. Перед монтажом обязательно сверяйте требования выбранного комплекта.
Крепёж для кровли, желобов и водосточных труб
Способ фиксации зависит от материала кровли, профиля желоба, нагрузки снежных масс и инструкции производителя крепежа. Крепление не должно повреждать гидроизоляцию, антикоррозионное покрытие или кабельную оболочку.
Полную технологию крепления и требования к отдельным участкам следует сверять с инструкцией по монтажу обогрева кровли и водостоков и документацией производителя.
Сколько электроэнергии расходует обогрев кровли
Для грубой оценки потребления используется соотношение E (кВт·ч) = Pсредняя (кВт) × t (ч). Например, если средняя фактическая мощность системы во время работы составляет 2 кВт и она работала 50 часов, расход составит 100 кВт·ч. Это условный пример без учёта тарифа, погоды и режима регулирования.
У саморегулирующегося кабеля мощность меняется с условиями эксплуатации, поэтому при оценке затрат нельзя автоматически считать номинальную мощность постоянной на всё время. Пусковые токи, электрические линии и аппараты защиты рассчитывают отдельно по паспортным данным. Подробнее об ограничениях длины цепи и холодном пуске — в материале «Пусковой ток и максимальная длина греющего кабеля».
Типичные ошибки при выборе и монтаже
- Обогревают только желоб, но оставляют необогреваемым выход из водосточной трубы: вода замерзает ниже по потоку.
- Выбирают количество ниток без учёта ширины желоба, диаметра водостока и мощности конкретного кабеля.
- Используют кабель или монтажные муфты без подтверждённой пригодности для наружной эксплуатации.
- Крепят кабель с нарушением требований кровельного покрытия и инструкции производителя.
- Не предусматривают правильную опору кабеля в вертикальном водостоке, обслуживание и защиту электрических цепей.
Частые вопросы об обогреве кровли и водостоков
Можно ли обогреть только водосточные трубы?
Иногда это возможно, но следует оценить весь путь талой воды. Если желоб или воронка промерзают, изолированный обогрев вертикальной трубы может не решить проблему.
Какой кабель лучше для водостока — 24, 30 или 40 Вт/м?
Одного значения паспортной мощности недостаточно. Важны тип кабеля, температура, размер и форма водостока, число ниток, наружная оболочка и схема управления. Подбор подтверждают расчётом.
Нужна ли метеостанция для обогрева кровли?
Для больших и сложных объектов управление по температуре и наличию влаги/осадков часто удобнее простого термостата. Для небольших систем выбор зависит от проекта и режима эксплуатации.
Можно ли соединять и укорачивать греющий кабель?
Это зависит от конструкции. Саморегулирующийся кабель допускает разделку в рамках паспортных ограничений и с применением совместимых комплектов. Длина резистивных заводских секций обычно фиксирована.
Подбор оборудования и консультация
Если известны размеры кровли, желобов и водостоков, их расположение и места образования наледи, можно рассчитать необходимый кабель, комплектующие и управление. Для запроса подбора напишите на zakaz@katalogobogreva.ru или позвоните по номеру +7 812 243-18-05.
