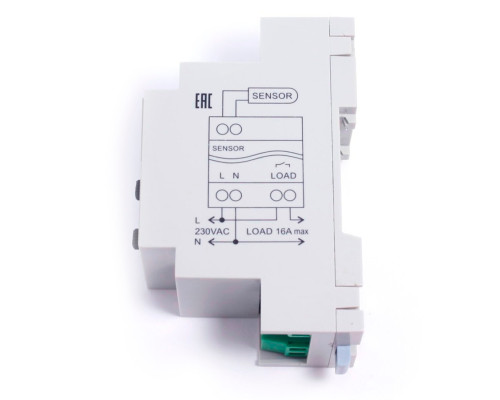

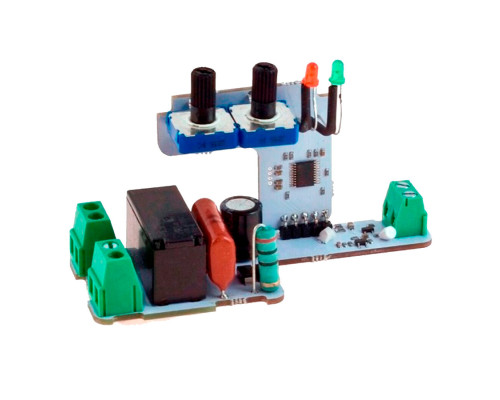

Терморегулятор Эрголайт ТР-22А (электронный / цифровой) для систем обогрева

Назначение ТР-22А
Терморегулятор ТР-22А предназначен для управления кабельными, электро-водяными и пленочными электрическими «теплыми» полами и настенными или потолочными обогревательными системами. Размещается на DIN-рейку.

Алгоритм работы ТР-22А

• Терморегулятор включает реле, если температура датчика ниже заданной нижней границы температуры: значение верхнего регулятора температуры минус гистерезис, заданный нижним регулятором (t-Δt).
  Если верхний регулятор выставлен на 50°С, а гистерезис 5°С, то реле включится, когда температура датчика опустится ниже +50°С – 5°С = +45°С.
• Терморегулятор выключает реле, если температура датчика превысит верхнюю заданную границу: значение верхнего регулятора температуры плюс гистерезис, заданный нижним регулятором (t+Δt).
  Если верхний регулятор выставлен на 50°С, а гистерезис 5°С, то реле выключится, когда температура датчика поднимется выше +50°С + 5°С = +55°С.
• Если подали питание на терморегулятор, а значение температуры датчика было между заданными верхней и нижней границами температуры (по схеме +45°С и +55°С соответственно), то реле не включится, пока температура датчика не станет ниже заданной нижней границы температуры.

Дополнительная информация ТР-22А

• Температурный диапазон регулирования температуры: от 0°С до +50°С; гистерезис регулируемый: 0,5 ... 5°С. По умолчанию ±1°С;
• Пластиковый корпус на DIN-рейку. Занимает 2 стандартных места - 2DIN;
• Гарантия — 2 года;
• Комплектуется аналоговым датчиком температуры AS-10 на проводе длиной 3 м в пластиковом наконечнике;
• Сигнализация обрыва проводов датчика температуры (мигает индикатор нагрузки);
• Возможно подключение нагрузки к отдельной сети питания с любым (постоянным/переменным) напряжением от 5 до 230В (см. паспорт в вкладке "Документация");
• Диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;
• Максимальная долговременная нагрузка: 3,5 кВт. Подключение нагрузки мощностью свыше 3,5 кВт производится через контактор. Схема подключения приведена в вкладке "Документация";
• Максимальный ток нагрузки: 16 А;
• Потребляемая мощность без нагрузки: 0,3 В·А;
• Габаритные размеры: не более 91 х 53 х 58 мм.
• Вес с датчиком и инструкцией в упаковке: не более 250 г;
• Габаритные размеры упаковки: 96х56х65 мм.

Описание датчика для Эрголайт ТР-22А

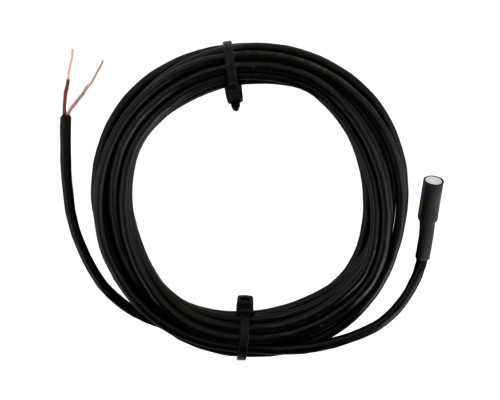

• Датчик температуры AS-10 — Температурный диапазон работы: от минус 20°C до плюс 60°C. Кабель Ø3 мм, 2х0,5 мм. Двойная изоляция. Внешняя оболочка из ПЭ с защитой от УФ. Длина кабеля 3 метра. Можно удлинять до 20 м. Для исключения помех наращивание производить экранированным кабелем. Экран кабеля заземлить.

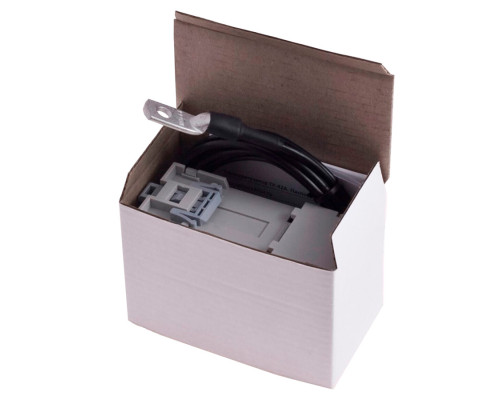

Комплектация поставки

• Терморегулятор ТР-22А
• Датчик температуры AS-10
• Паспорт-инструкция
• Упаковка
