Инструкция по монтажу стержневого пола в плиточный клей

Полное руководство по монтажу стержневого теплого пола под все виды напольных покрытий — просто и понятно!

Подготовка к монтажу стержневого теплого пола

1. Обязательными условиями использования стержневого теплого пола являются:
   — Применение терморегулятора для ограничения/поддержания заданной температуры пола.
   — Установка УЗО (устройства защитного отключения) с током срабатывания 30 мА, 100 мс и автоматического выключателя Max 10 A (тип С), согласно Правилам устройства электроустановок (ПУЭ).
   — Применение в качестве подложки материала с теплоотражающим эффектом, снижающего потери тепла и стоимость эксплуатации. Разрешается применение материала, покрытого теплоотражающей лавсановой или полипропиленовой пленкой. НЕ ДОПУСКАЕТСЯ — применение теплоотражающих материалов изготовленных на основе алюминиевой фольги.
   — Максимальная допустимая длина последовательно соединенных стержневых матов не должна превышать 25 метров.
2. Перед началом монтажа теплого пола необходимо дополнительно приобрести:
   — Теплоотражающий материал.
   — Терморегулятор(ы) любого производителя.  Терморегуляторы подбираются исходя из максимальной потребляемой системой теплого пола мощности. Для комплектов указывается на коробках и/или в инструкциях, для отрезных вариантов можно рассчитать по формуле: Общая мощность = Удельная мощность x Общая длина.
   — УЗО с током срабатывания 30 мА, 100 мс.
   — Монтажные коробки (в случае использования встраиваемых терморегуляторов).
   — Датчик(и) температуры поверхности пола (обычно уже входят в комплект с терморегулятором).
   — Монтажные провода (при необходимости). Понадобиться для подключения терморегулятора к электрической сети, или когда вы приобретаете инфракрасные стержни на отрез. У некоторых производителей в комплектацию включен провод ВВГнг в двойной изоляции сечением 2,5 мм2, ТОЛЬКО для осуществления монтажных работ по соединению полос между собой.
   — Дополнительные комплекты для монтажа (при необходимости). Понадобиться когда вы приобретаете инфракрасные стержни на отрез. У некоторых производителей в комплектацию включено необходимое количество монтажных наборов для стандартных площадей.

ВНИМАНИЕ! Используйте стержневой теплый пол только с теплоотражающим материалом. Это позволит снизить теплопотери, уменьшить энергозатраты, и повысить эффективность работы.

Последовательность монтажа стержневого теплого пола

1. Монтаж стержневого теплого пола должен производиться квалифицированным специалистом.
2. Подготовьте все необходимые инструменты и материалы для монтажа:
   — комплект стержневого теплого пола;
   — теплоотражающая подложка;
   — терморегулятор with датчиком теплого пола;
   — гофрированная трубка;
   — пассатижи / клещи обжимные;
   — инструмент для снятия изоляции;
   — ножницы;
   — нож;
   — технический фен;
   — скотч;
3. Определите место, где будет установлен регулятор температуры на стене. При этом необходимо учитывать, что:
   — терморегулятор нужно монтировать в удобном для использовании месте, вблизи с выключателями или розетками;
   — перед установкой, обязательно ознакомьтесь с инструкцией по установке и эксплуатации этого терморегулятора;
   — для вывода датчика температуры поверхности и подвода питания сделайте штробы в стене и поверхности пола;
4. Спланируйте обогреваемые и не обогреваемые зоны, исходя из будущей расстановки мебели в помещении.
5. Очистите предварительно выровненную поверхность пола.

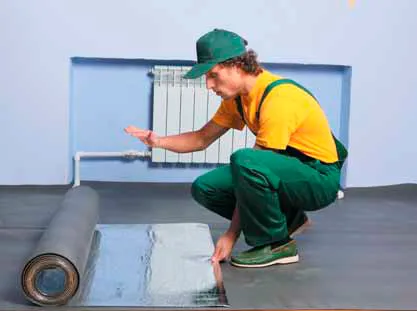

6. Уложите на подготовленную поверхность теплоотражающую подложку блестящей поверхностью вверх, без нахлеста соседних полос друг на друга. Теплоотражающий материал устанавливайте любо на всю поверхность либо только на то место, где будут установлены инфракрасные стержни.
7. Приклейте полосы теплоотражающего покрытия к первичному полу клеем, или с помощью строительного степлера, а также соедините их друг с другом скотчем стык в стык.

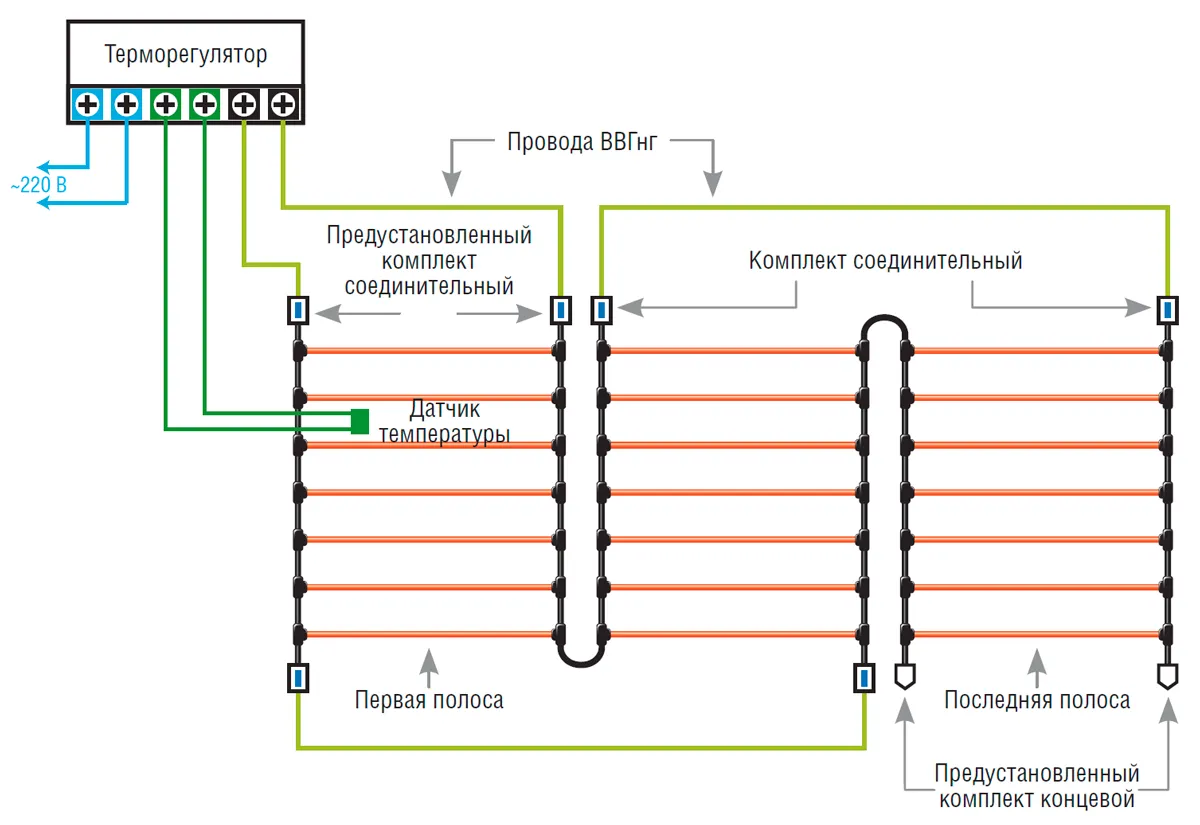

8. Общая схема соединения полотен инфракрасных стержней между собой и подключение их к терморегулятору приведена на следующем рисунке.







9. Изолируйте места отреза стержневого пола в начале полосы. Для этого установите термоусаживаемую трубку из комплекта для монтажа стержневых теплых полов на провод на длину 2 см, затем усадите ее феном и зажмите свободный конец трубки пассатижами (повторить операцию на втором проводе).
10. Установите соединительные гильзы из комплекта для монтажа стержневых теплых полов на противоположный край полосы. Для этого:

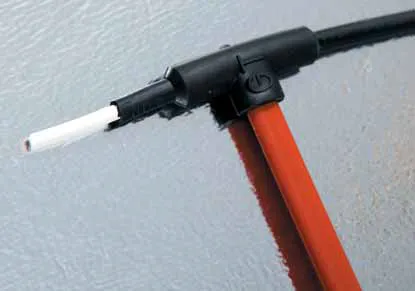

    — зачистите от изоляции соединительный провод в месте реза карбонового мата (5—7 мм) инструментом для снятия изоляции;

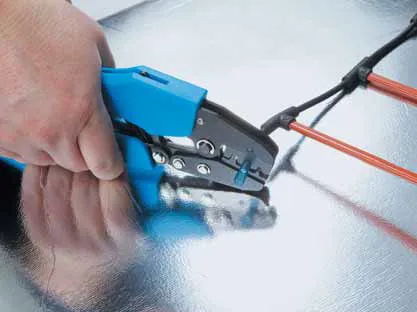

    — установите на провод со снятой изоляцией гильзу в термоусаживаемой трубке, зажав эту гильзу обжимными клещами;

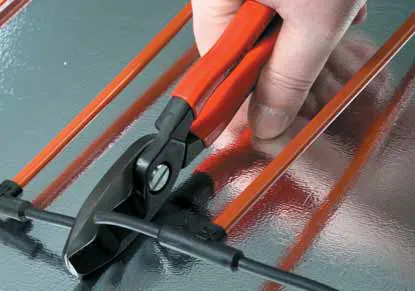

11. В месте разворота полосы карбонового мата разрежьте один соединительный провод и разверните полосу со стержнями на 180 градусов (Рис.5). При этом:
    — разделение нужно производить ТОЛЬКО посередине силового провода между гибкими карбоновыми стержнями;
    — максимальная длина одной полосы ИЛИ нескольких последовательно соединенных между собой полос не должна превышать 25 метров;

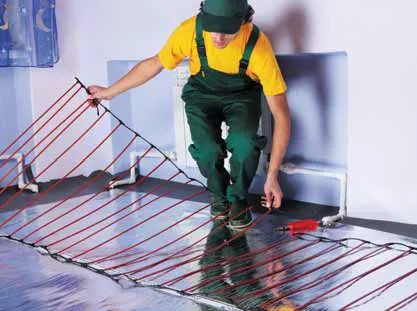

12. Начинайте раскладывать полотно стержневого теплого пола со стороны будущего подключения к терморегулятору, стороной мата с установленными гильзами от монтажного набора для подключения стержневых матов (назовем эту полосу первой).

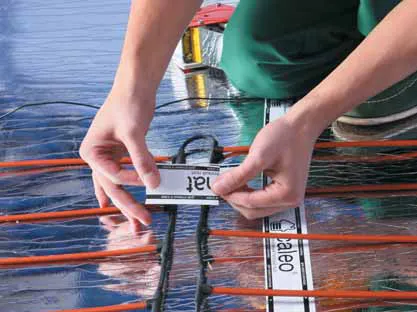

13. Зафиксируйте полосы карбонового мата скотчем на теплоотражающем материале и между собой, чтобы исключить возможность сдвига. Не допускайте пересечения карбоновых стержней друг с другом.













14. Соедините полосы карбонового мата друг с другом, согласно приведенной выше общей схеме соединения, используя монтажные провода ВВГнг. Для этого:

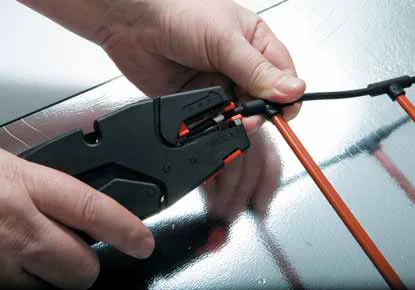

    — Зачистите от изоляции провод в месте разреза карбоново-го мата (5—7 мм) инструментом для снятия изоляции. (рис.9)
    — Установите на провод со снятой изоляцией гильзу в термоусаживаемой трубке, зажав эту гильзу обжимными клещами (рис.9).
    — Аналогично освободите от изоляции концы соединительного провода ВВГнг.

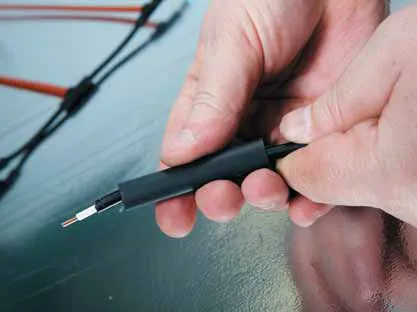

    — Наденьте термоусаживаемую трубку из комплекта для монтажа на соединительный провод (рис.10).

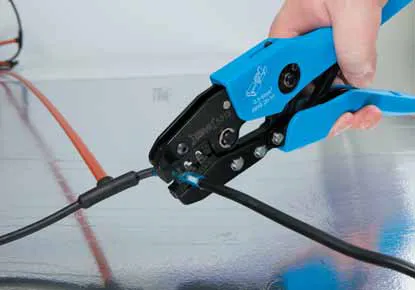

    — Соедините соединительный провод с силовым проводом (соединяющим стержни) с помощью гильзы, обжав её обжимными клещами (рис.11).

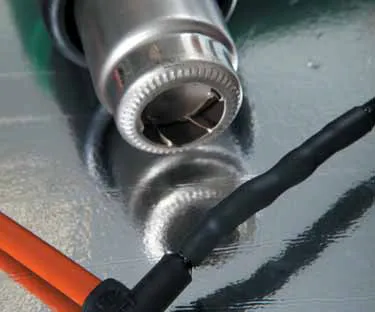

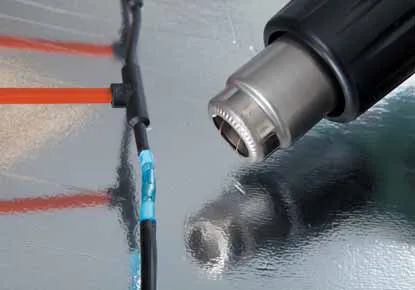

    — С помощью строительного фена сделайте термоусадку термоусаживаемой изоляции соединительной гильзы (рис.12).
    — Сдвиньте термоусаживаемую трубку из соединительного комплекта на контактное соединение и также усадите ее феном (рис.13). Получили надежное соединение в двойной изоляции.
    — Аналогичным образом соедините проводом ВВГнг соответствующие стороны второй полосы с третьей, третьей с четвертой, и так далее.





15. Подключаем первую полосу стержней с помощью соединительного провода ВВГнг и комплекта для соединения к терморегулятору (способом описанным в п.14). Подключение должно проводиться СТРОГО согласно схеме подключения, из комплекта терморегулятора.
16. Установите датчик температуры теплого пола от терморегулятора следующим образом:

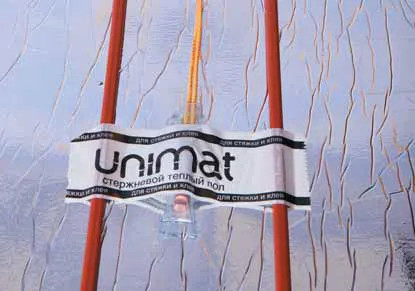

    — В случае установки датчика температуры пола без гофрированной трубки, он устанавливается по центру между стержнями на теплоотражающий материал и фиксируется скотчем (рис. 18).

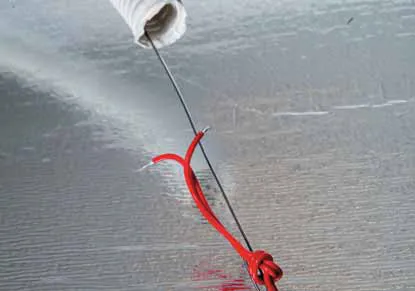

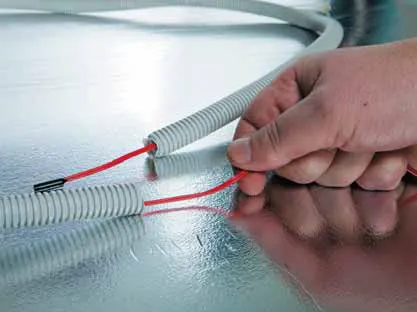

    — Введите датчик температуры поверхности пола в гофрированную трубку с помощью кондуктора (зонда)
    — Установите концевую заглушку на гофрированную трубку.

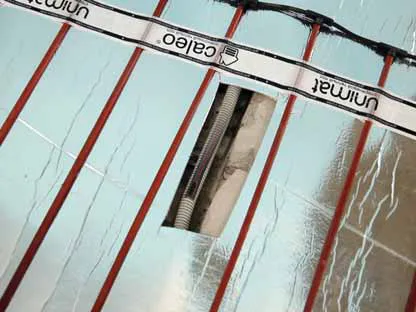

    — При установке стержневого пола в тонкую стяжку или плиточный клей можно заведите гофрированную трубку в предварительно сделаную стробу (рис. 17)
    — Гофрированная трубка должна располагаться ВДОЛЬ карбоновых стержней теплого пола, при этом быть НАД теплоотражающим материалом или в сделанном вырезе.





17. В случае использования функции терморегулятора «защита от перегрева» (для терморегуляторов, поддерживающих данную функцию) дополнительный датчик температуры пола устанавливается аналогично.

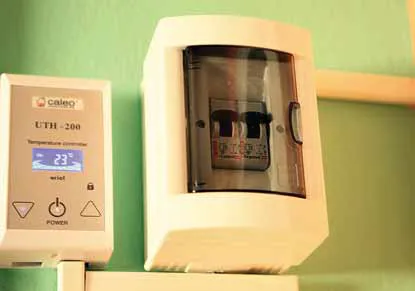

18. Установите терморегулятор на стену (рис. 19). Для системы обогрева мощностью 2 кВт и более, подключение системы необходимо производить через отдельный автомат. При расчете мощности обязательно учитывайте все дополнительные электрические устройства, которые уже включены или могут быть подключены к этой сети.

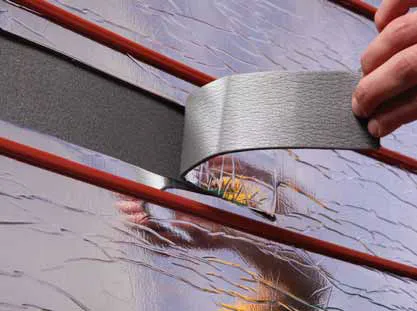

19. Сделайте отверстия в теплоизоляционном покрытии для сцепления стяжки или плиточного клея с бетонной поверхностью основного пола (рис. 20). Отверстия вырезаются ТОЛЬКО между стержней, размером примерно семь на пятнадцать сантиметров. Располагаются они, как правило, в шахматном порядке, на расстоянии 30 сантиметров друг от друга (величина вырезов должна составлять не менее 25—30% от площади уложенного теплоотражающего материала). Допускается вырезать отверстия по всей длине стержней, при этом следует учитывать возможное падение эффективности обогрева и увеличение расходов на электроэнергию.
20. Для выравнивания и предотвращения всплытия карбонового мата при заливке стяжки рекомендуется предварительно зафиксировать полосы по краям крепежными элементами.
21. Тестирование системы обогрева.  Для проверки работоспособности обязательно включите смонтированную систему на 60...90 минут непрерывной работы. Допускается подключение напрямую к электрической сети, минуя терморегулятор. Важные замечания:
    — подключение должно производиться стационарно, в соответствии с правилами ПУЭ, СНиП и ВТТ КСО;
    — для подключения теплого пола к сети необходимо использовать устройства защитного отключения (УЗО) с током срабатывания 30 мА, 100 мс и автоматического выключателя max 10 A (тип С) согласно Правилам устройства электроустановок (ПУЭ);
    — работы по подключению системы должны производиться только квалифицированным персоналом.
22. Монтаж системы теплого пола завершен.

Устройство стяжки пола

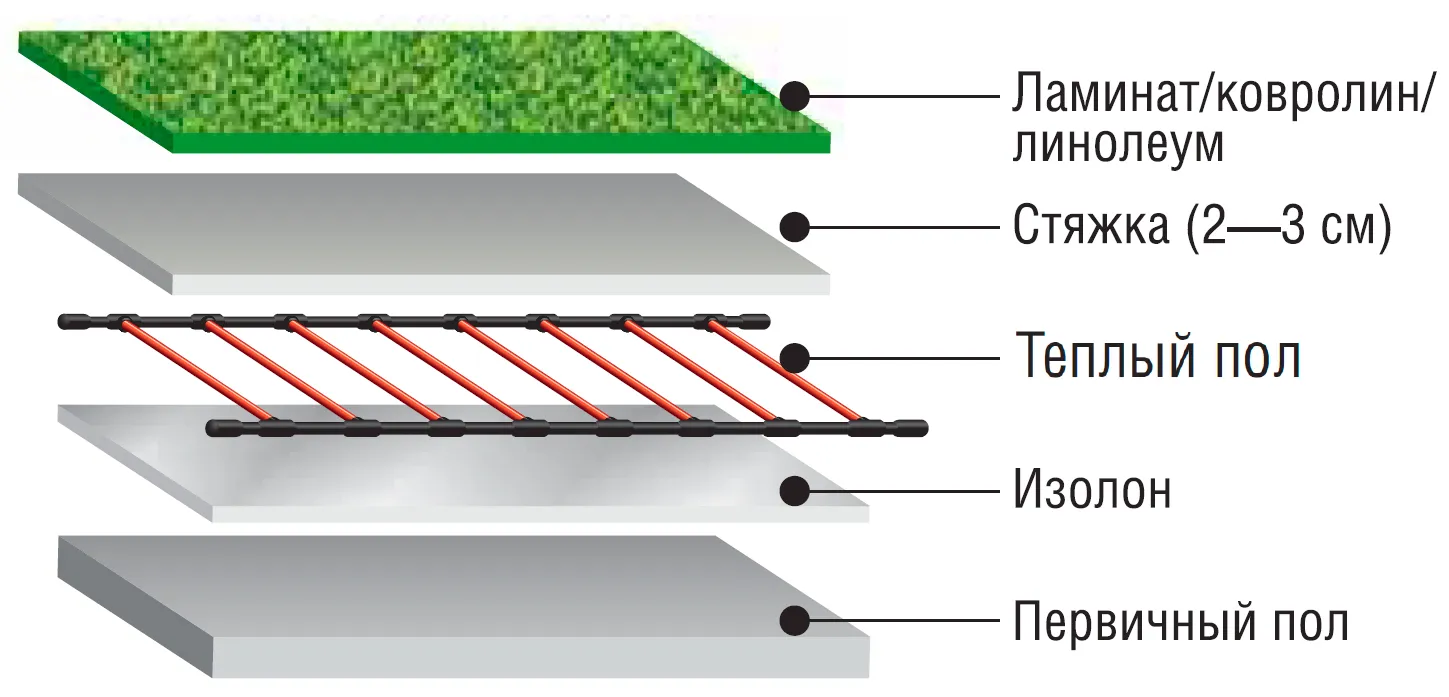

1. Общая схема установки стержневого теплого пола в стяжку — рис.21.

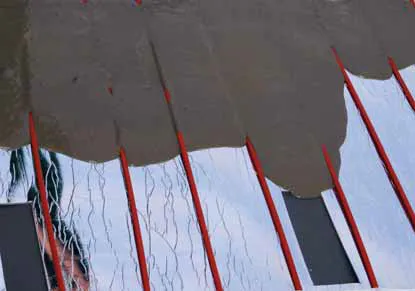

2. Залейте стяжку пола поверх инфракрасных стержней теплого пола, при этом толщина стяжки должна быть не менее 2-3 сантиметров, для равномерного прогрева теплого пола — рис.22.
3. Не забудьте оставить термошов (зазор) между стеной и плиткой.
4. Выровняйте поверхность стяжки пола специальным инструментом.
5. После полного высыхания стяжки пола (см. инструкцию производителя по используемой смеси) уложите на стяжку выбранное напольное покрытие.
6. Включение стержневого теплого пола возможно только после полного высыхания плиточного клея/стяжки, но не ранее 28 дней после укладки.

Укладка финишного напольного покрытия

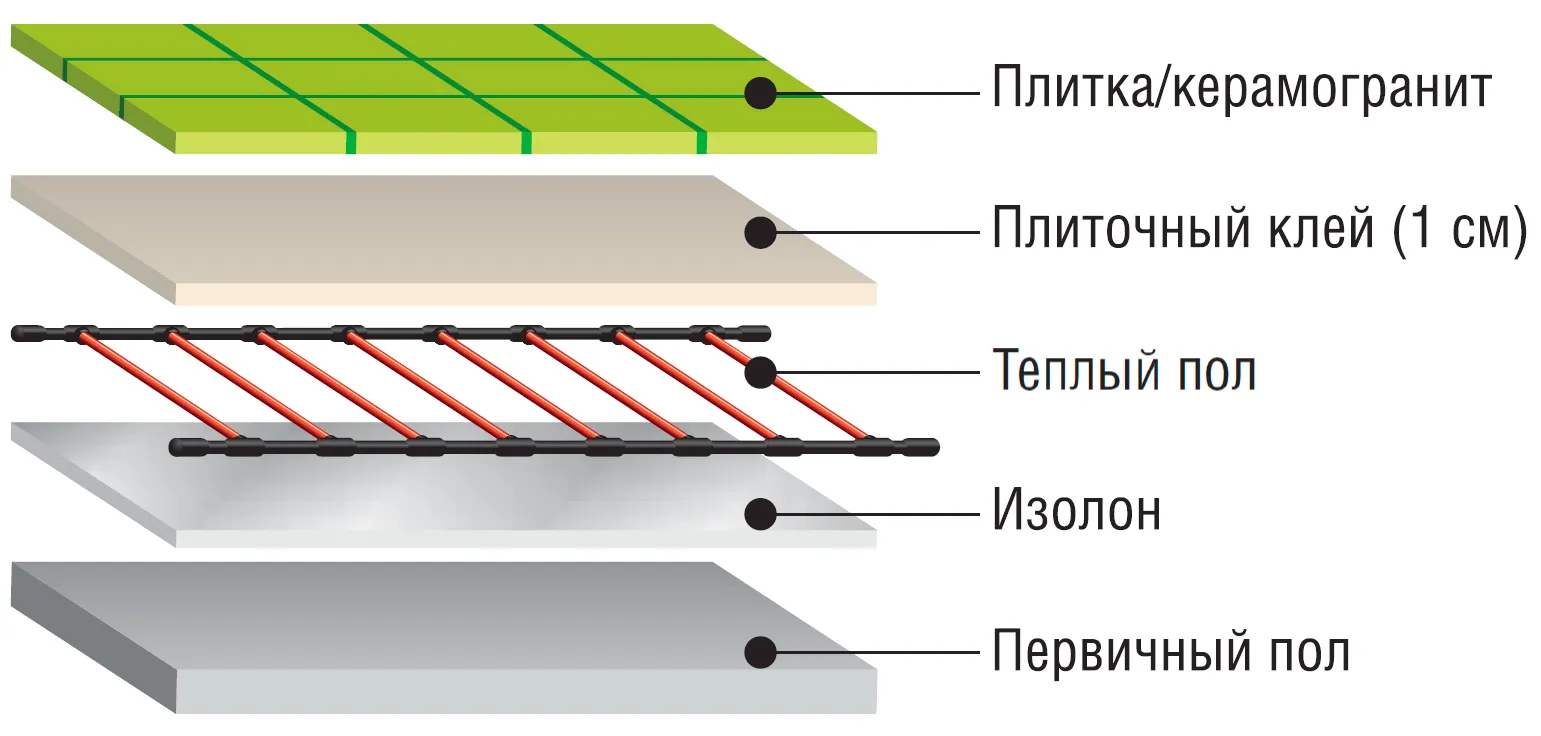

1. Общая схема установки стержневого теплого пола в плиточный клей — рис.23.

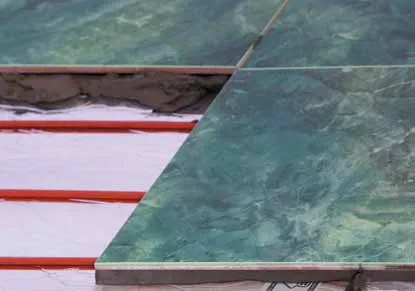

2. Уложите финишное напольное покрытие, учитывая особенности монтажа для каждого напольного покрытия — рис.24. Инфракрасные стержни пол можно укладывать прямо в слой плиточного клея, при таком монтаже нет необходимости устройства стяжки теплого пола.
3. Укладывая плитку (керамогранит), используйте только клеевые смеси предназначенные специально для теплых полов. Толщина плиточного клея вместе с толщиной плитки (керамогранита) должна быть не менее 2 см.
4. Укладывая плитку (керамогранит), во избежания повреждения изоляции проводов и поверхности стержней используйте только зубчатые шпатели из пластмассы.
5. Первый запуск системы теплого пола должно проводится только после полного высыхания плиточного клея (стяжки), но не ранее чем через 28 дней.

Рекомендации и ограничения при монтаже и эксплуатации инфракрасного стержневого теплого пола

Во время монтажа запрещается:

• проводить установку терморегуляторов и их подключение, не отключив электрическое питание сети;
• накладывать инфракрасные стержни друг на друга внахлест, т.е., с пересечением греющих элементов;
• оставлять пустоты рядом после затвердения стяжки или клея рядом с нагревательными элементами;
• включать теплый пол до полного высыхания плиточного клея/стяжки или ранее 28 дней после укладки;
• покрывать стержни стяжкой или клеем не полностью;
• использовать в качестве подложки под декоративное напольное покрытие деревянные и пробковые материалы;

Рекомендации по эксплуатации:

• применяйте инфракрасные стержни в соответствии с рекомендациями производителя;
• в случае затопления теплого пола или другого прямого контакта с водой, отключите теплый пол и просушите поверхность естественным образом;
• не устанавливайте верхнюю границу нагрева на терморегуляторы выше 30°С;
• при длительном отсутствии в помещении в холодное время года, включайте периодический прогрев или установите обогрев на минимальный уровень;
• разница температур над и под финишным покрытием может в результате использования толстых подложек или больших теплопотерь в помещении;

Во время эксплуатации запрещается:

• вбивать гвозди, дюбеля, ввинчивать винты, встраивать дверные ограничители в поверхность пола;
• устанавливать температуру теплого пола таким образом, чтобы температура поверхности напольного покрытия превышала 35°С;
• покрывать обогреваемую поверхность пола металлическими листами;
• эксплуатировать без использования (или с вышедшим из строя) терморегулятором;
