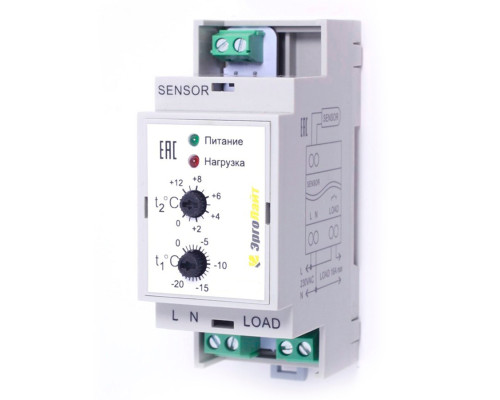

Терморегулятор Эрголайт ТР-21В (электронный / цифровой) для систем обогрева

Назначение ТР-21В
Терморегулятор ТР-21В предназначен для управления кабельным обогревом в зимнее время: крыш, карнизов, водостоков, ступеней, дорожек, трубопроводов, резервуаров. Датчик температуры крепится непосредственно на обогреваемую поверхность либо на греющий кабель.

Алгоритм работы ТР-21В

• Терморегулятор включает реле, если значение температуры датчика находится между верхним и нижним заданными пределами температуры.
• Терморегулятор выключает реле, если значение температуры датчика находится вне заданных пределов температуры.

Дополнительная информация ТР-21В

• Температурный диапазон регулирования температуры:
  — от -20°С до 0°С (tmin);
  — от 0°С до +10°С (tmax);
• Комплектуется аналоговым датчиком температуры AS-10M на проводе длиной 3 м в металлическом наконечнике;
• Сигнализация обрыва проводов датчика температуры (мигает индикатор нагрузки);
• Возможно подключение нагрузки к отдельной сети питания с любым (постоянным/переменным) напряжением от 5 до 230В (см. паспорт в вкладке "Документация");
• Диапазон напряжений питания: 190-250 В переменного тока, 50 Гц;
• Максимальная долговременная нагрузка: 3,5 кВт. Подключение нагрузки мощностью свыше 3,5 кВт производится через контактор. Схема подключения приведена в вкладке "Документация";
• Максимальный ток нагрузки: 16 А;
• Потребляемая мощность без нагрузки: 0,3 В·А;
• Габаритные размеры: не более 91 х 53 х 58 мм.

Описание датчиков Эрголайт ТР-21В

• Датчик температуры AS-10 — Температурный диапазон работы: от минус 20°C до плюс 60°C. Кабель Ø3 мм, 2х0,5 мм. Двойная изоляция. Внешняя оболочка из ПЭ с защитой от УФ. Длина кабеля 3 метра. Можно удлинять до 20 м. Для исключения помех наращивание производить экранированным кабелем. Экран кабеля заземлить.

Комплектация поставки

• Терморегулятор ТР-21В
• Датчик температуры AS-10M
• Паспорт-инструкция
• Упаковка
