Терморегулятор Эрголайт ТР-44А (электронный / аналоговый) для систем обогрева

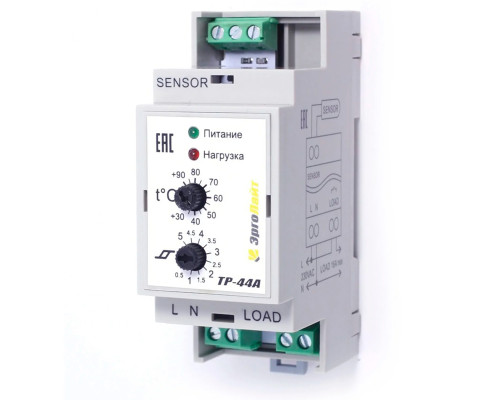

Терморегулятор ТР-44А

Терморегулятор ТР-44А — это электронное устройство для поддержания заданной температуры в различных обогреваемых объектах, оснащённое цифровым датчиком температуры DS-125MV на прочном термостойком проводе.

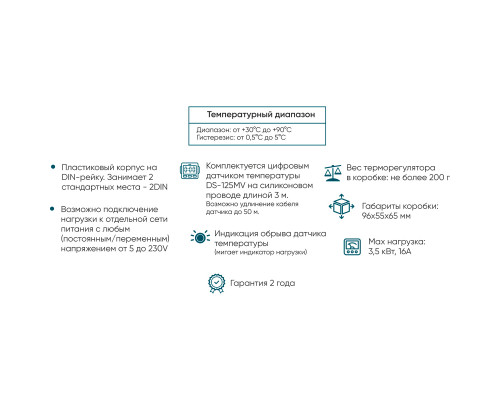

Основные характеристики

• Диапазон регулирования температуры: от +30°С до +90°С (верхний регулятор).
• Гистерезис: 0,5–5°С (нижний регулятор).
• Максимальная долговременная нагрузка: до 3,5 кВт.
• Максимальный ток нагрузки: 16 А.

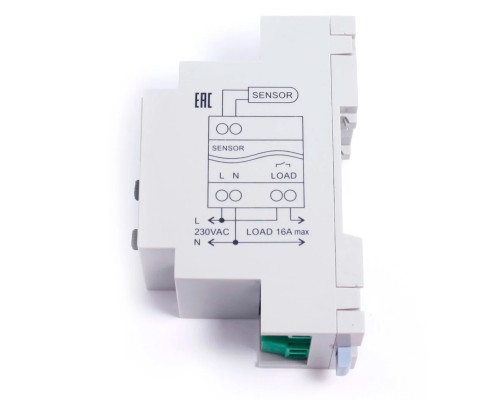

• Возможность подключения нагрузки с напряжением от 5 до 230 В (переменного или постоянного тока).
• Диапазон питающего напряжения: 190–250 В переменного тока, 50 Гц.
• Потребляемая мощность без нагрузки: 0,3 В·А.
• Компактный пластиковый корпус на DIN-рейку (2 DIN).
• Габариты: не более 91 × 37 × 58 мм, вес — до 250 г (с датчиком и инструкцией).

Особенности работы

• Включение реле происходит, когда температура датчика опускается ниже заданной температуры с учётом гистерезиса.
• Реле выключается, когда температура становится выше заданного значения плюс гистерезис.
• При подаче питания, если температура находится внутри диапазона гистерезиса, реле не включается до понижения температуры ниже установленной точки.
• Сигнализация обрыва датчика: мигание индикатора нагрузки указывает на проблему с датчиком (обрыв или сбой).

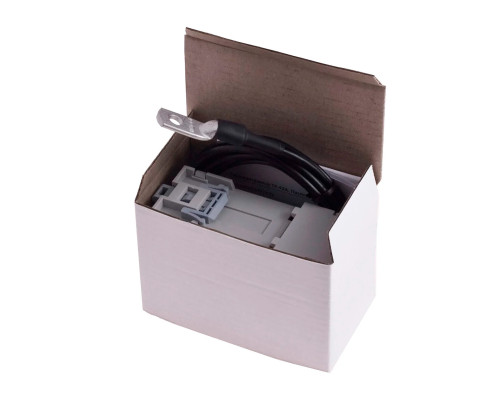

Комплектация

• Терморегулятор ТР-44А.
• Высокотемпературный цифровой датчик DS-125MV (с кабелем длиной 3 м, опционально до 50 м).
• Паспорт-инструкция.
• Упаковка.

Температурный датчик DS-125MV

• Диапазон работы: от –55°С до +125°С.
• Сенсор: DS18B20 (цифровой).
• Алюминиевый наконечник диаметром 12 мм с отверстием для крепления.
• Кабель в двойной силиконовой оболочке, выдерживающий до +180°С.

Применение

ТР-44А подходит для управления обогревателями, греющими кабелями, промышленным и бытовым оборудованием, требует установки датчика на поверхность или греющий кабель и допускает работу с большими токами через контактор, если нагрузка превышает 3,5 кВт.

Дополнительные функции

• Возможность подключения датчика по двухпроводной схеме с паразитным питанием.
• Защита от отказа датчика — визуальная сигнализация без риска ошибочной работы нагревателя.

ТР-44А — надёжное устройство с простым и понятным алгоритмом управления температурой, подходящее для широкого спектра задач промышленной и бытовой автоматики.
