Чтобы водопровод не замерзал зимой, а наружные участки канализации сохраняли работоспособность, важно подобрать греющий кабель с учётом теплопотерь трубы, теплоизоляции и условий прокладки. Ниже — методика предварительного расчёта мощности и длины кабеля, таблица ориентировочных значений и пример для водопровода. Окончательный подбор системы, особенно для ответственных и протяжённых трубопроводов, лучше поручать специалисту.
Что нужно знать перед расчётом обогрева труб
Для расчёта подготовьте исходные данные:
- Наружный диаметр трубы (мм), а не только условный проход.
- Длина обогреваемого участка (м), включая наружные ответвления и проблемные зоны.
- Толщина и теплопроводность теплоизоляции — параметры конкретного утеплителя.
- Температура поддержания (например, +5 °C для условного учебного примера) и минимальная температура среды.
- Условия прокладки: воздух, неотапливаемое помещение, грунт, колодец, ввод в здание; наличие ветра, влаги и тепловых мостиков.
- Характеристики кабеля: мощность при указанной производителем температуре, условия теплоотвода, максимальная длина цепи, пусковой ток и ограничения по монтажу.
Хорошая теплоизоляция снижает требуемую мощность обогрева, но величина снижения зависит от толщины утеплителя, его теплопроводности, влажности и условий эксплуатации. Нельзя заранее обещать одинаковое снижение теплопотерь «в 2–3 раза» для любых труб.
Таблица быстрой оценки мощности греющего кабеля
Ниже сохранены ориентировочные значения из первоначальной таблицы для трубы с теплоизоляцией толщиной 30 мм. Это предварительные ориентиры, а не универсальная таблица подбора: для них не указаны теплопроводность и фактическое состояние утеплителя, условия теплообмена и температура поддержания. Для покупки кабеля и проектирования обогрева точный расчёт лучше выполнить со специалистом.
| Диаметр трубы (дюйм / мм) | Ориентир при −20 °C (Вт/м) | Ориентир при −30 °C (Вт/м) |
|---|---|---|
| 1/2" (20 мм) | 7 | 10 |
| 1" (32 мм) | 9 | 13 |
| 2" (63 мм) | 14 | 19 |
| 4" (110 мм) | 22 | 31 |
Важно: обозначения дюймовых типоразмеров и наружных диаметров в этой таблице приведены как в исходном материале; они не являются универсальным соответствием для всех материалов труб. При расчёте используйте фактически измеренный наружный диаметр в миллиметрах. Кроме того, требуемые Вт/м теплопотерь трубы не всегда равны паспортным Вт/м выбранного кабеля при другой температуре.
Формула расчёта теплопотерь теплоизолированной трубы
Для предварительной оценки стационарных теплопотерь через цилиндрический слой теплоизоляции применяют упрощённую формулу:
q = [2 × π × λ × (Tвн − Tнар)] / ln(Dиз / Dтр)
- q — расчётные теплопотери на метр трубы, Вт/м;
- λ — теплопроводность утеплителя, Вт/(м·К);
- Tвн — принятая температура поддержания, °C;
- Tнар — расчётная температура окружающей среды, °C;
- Dтр — наружный диаметр трубы, мм или м;
- Dиз — наружный диаметр утеплённой трубы в тех же единицах, Dтр + 2 × толщина изоляции;
- ln — натуральный логарифм.
Эта модель учитывает теплопроводность изоляционного цилиндра и не заменяет полноценный теплотехнический расчёт: наружную теплоотдачу, ветер, намокание, грунт, крепления и арматуру, температурную зависимость λ и переходные режимы оценивают отдельно. Для предварительной проверки можно ввести обоснованный проектом коэффициент запаса: qрасч = q × k, но фиксированное значение k не подходит для всех объектов.
Пример расчёта обогрева водопровода длиной 15 м
Возьмём условный пример: наружный диаметр трубы 32 мм, теплоизоляция 30 мм с λ = 0,040 Вт/(м·К), температура поддержания +5 °C, расчётная температура воздуха −25 °C, длина участка 15 м. Условия выбраны только для демонстрации арифметики.
| Шаг | Расчёт | Результат |
|---|---|---|
| 1. Наружный диаметр с изоляцией | 32 + 2 × 30 | 92 мм |
| 2. Разность температур | +5 − (−25) | 30 К |
| 3. Теплопотери на метр | 2 × π × 0,040 × 30 / ln(92/32) | ≈ 7,14 Вт/м |
| 4. Условный запас 25% | 7,14 × 1,25 | ≈ 8,92 Вт/м |
| 5. Для 15 м трубы | 8,92 × 15 | ≈ 134 Вт |
Полученные ≈ 8,92 Вт/м — предварительная оценка потребности в тепле для принятых условий, а не указание купить кабель с маркировкой ровно 9 Вт/м. Для саморегулирующегося кабеля необходимо проверить отдаваемую мощность при фактической температуре трубы по графику производителя, условия монтажа и возможность компенсации локальных теплопотерь.
Как определить длину греющего кабеля
Способы укладки греющего кабеля на трубу
Будущая схема: одна продольная линия, две линии и спиральная укладка с корректным креплением. Требует технического согласования.
При наружном монтаже сначала оценивают возможность одной продольной линии по трубе. Если тепловой баланс не выполняется, рассматривают другую модель кабеля, дополнительную линию, спиральную укладку либо увеличение толщины теплоизоляции. Схема должна соответствовать инструкции производителя.
Lкаб ≈ Lтр × qрасч / pкаб — только оценка суммарной длины по тепловому балансу, если pкаб известно при расчётных условиях.
Эта формула не определяет автоматически шаг спирали и не заменяет проверку допустимой длины электрической цепи, ограничения на пересечения, теплоотвод и механическую фиксацию. При одной прямой нитке длина кабеля обычно приблизительно равна длине трубы плюс необходимые монтажные участки, вводы и выводы по проекту.
| Вариант | Как оценивать метраж | Что проверить |
|---|---|---|
| Одна продольная линия | Примерно 1 м кабеля на 1 м трубы | Достаточность мощности, вводы, арматура, теплоизоляция |
| Две продольные линии | Примерно 2 м кабеля на 1 м трубы | Допустимость такой укладки и электрические ограничения |
| Спиральная укладка | Зависит от диаметра трубы и проектного шага | Радиус изгиба, шаг, крепление и требования производителя |
Обогрев водопровода внутри трубы и снаружи

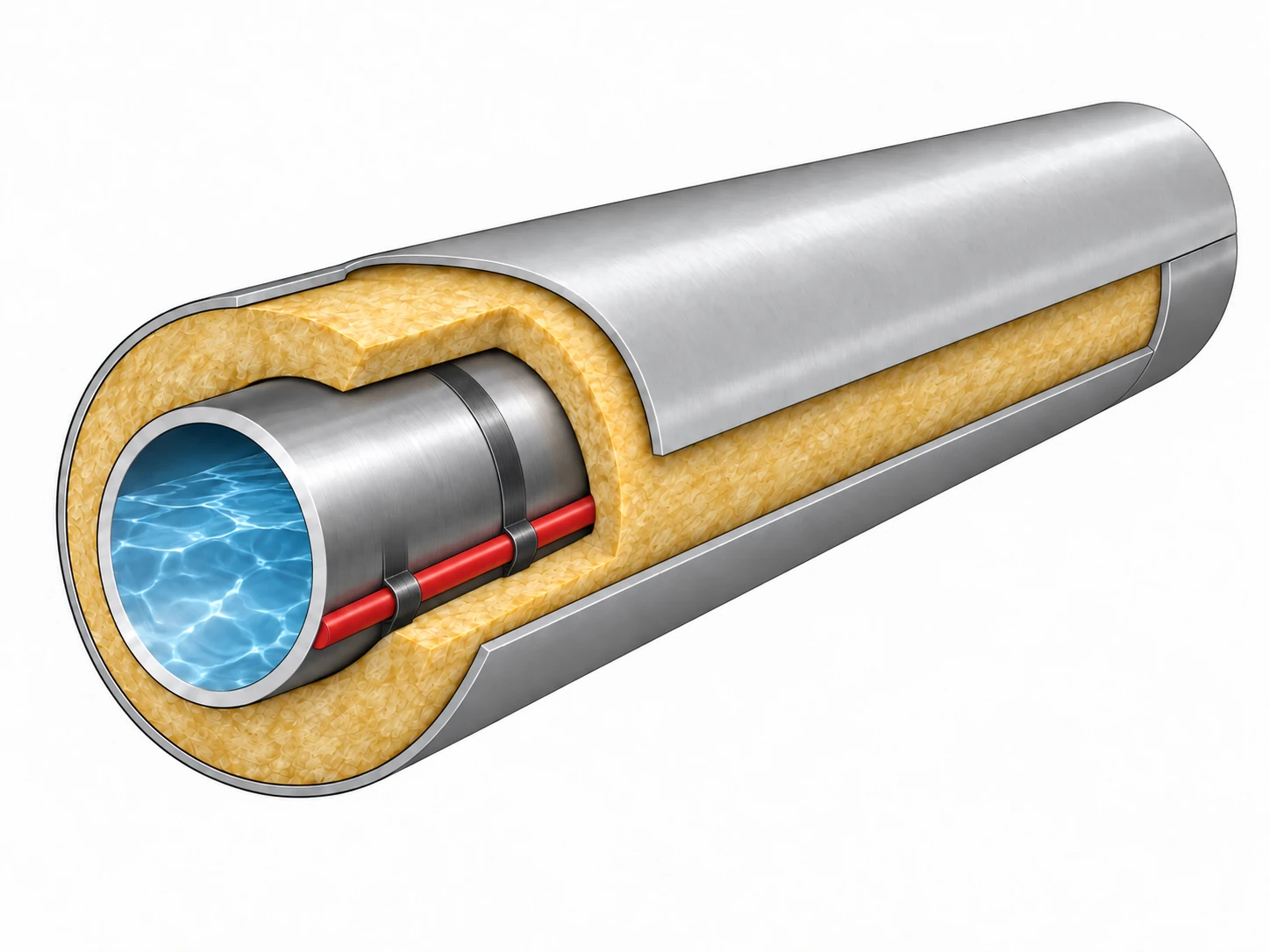

Наружный монтаж позволяет расположить кабель под теплоизоляцией и не уменьшает проходное сечение трубы. Материал крепёжной ленты, её расположение и необходимость распределения тепла выбирают по инструкции к конкретному кабелю и материалу трубы.
Внутренний монтаж рассматривают, если он допустим для данной системы. Для питьевого водопровода рекомендуем выбирать кабель и комплект ввода, для которых производитель подтверждает пригодность к контакту с питьевой водой; одного названия материала оболочки недостаточно, чтобы судить о пригодности изделия. Также учитывают герметичность ввода, совместимость фитингов, гидравлические ограничения и возможность обслуживания.
Подробности см. в материалах о выборе греющего кабеля для водопровода и инструкции по монтажу кабеля на трубу.
Если рассматриваете установку кабеля внутрь водопровода, ознакомьтесь также с материалом «Монтаж греющего кабеля внутри трубы». Перед установкой необходимо проверить допуск кабеля к внутреннему монтажу, совместимость герметичного ввода и требования производителя.

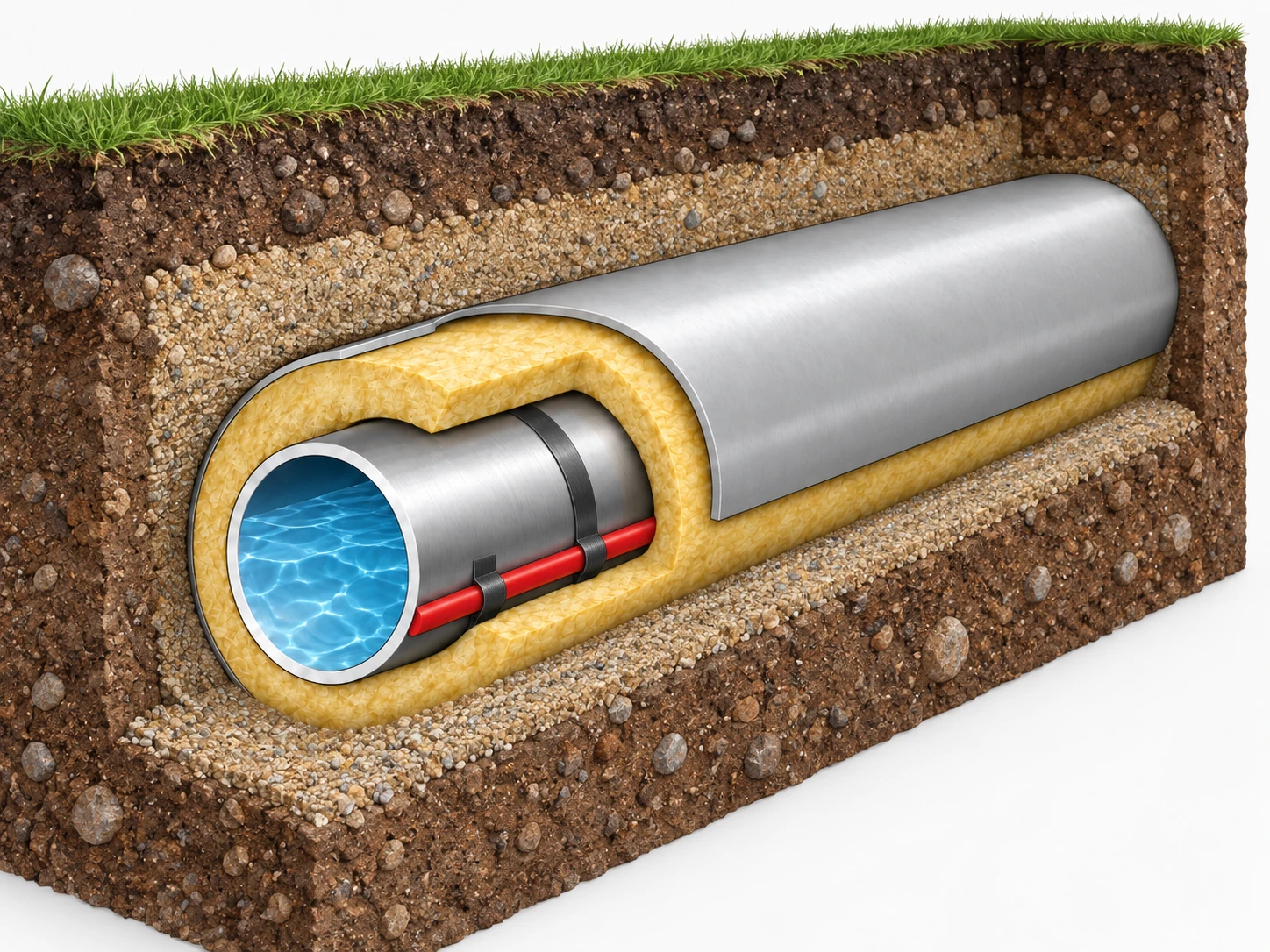

Особенности расчёта трубопровода в грунте
Для трубы в грунте нельзя без поправок использовать температуру наружного воздуха как температуру поверхности грунта вокруг трубы: теплообмен зависит от глубины заложения, характеристик грунта, влажности, промерзания и утепления. Особенно внимательно рассматривают вводы в здание, колодцы, неглубокие участки и выходы трубы из земли.
Для сложных и ответственных систем необходим индивидуальный расчёт с учётом условий прокладки. Кабель не заменяет предусмотренную проектом глубину заложения и теплоизоляцию.
Расчёт обогрева канализационной трубы
Схема наружного обогрева канализационной трубы
Будущая схема: расположение кабеля на наружной поверхности канализационной трубы, крепление и теплоизоляция. Требует технического согласования.
Для канализации важно оценить, действительно ли необходим электрообогрев: причины замерзания могут быть связаны с уклоном, застоями, негерметичностью, недостаточной глубиной прокладки или особенностями эксплуатации. Нагревательный кабель не исправляет ошибки устройства трубопровода.
Для наружной канализации диаметром 110 мм иногда рассматривают саморегулирующиеся кабели классов мощности 24–30 Вт/м, но это не универсальное решение. Требуемая мощность и число ниток зависят от теплоизоляции, минимальной температуры, способа прокладки, режима стоков и характеристик кабеля. При необходимости обогревать нижнюю часть трубы расположение линии выбирают с учётом конструкции, тепловых потерь и допустимого способа крепления.
При обогреве канализации отдельно оценивают совместимость оболочки кабеля с внешней средой и возможными загрязнениями. Внутреннее размещение в канализационных трубах допустимо только при наличии соответствующего монтажного решения производителя.
Терморегулятор, датчик и электробезопасность
- Терморегулятор помогает поддерживать требуемый режим и уменьшать ненужное время работы. Датчик устанавливают в репрезентативной точке трубы по инструкции к системе, избегая прямого влияния кабеля, если это запрещено производителем.
- Защитная оплётка экранированного кабеля подключается к защитному проводнику согласно документации производителя и проекту электроустановки.
- Защитное отключение: необходимость, тип и характеристики УЗО/дифференциальной защиты (в том числе чувствительность 30 мА там, где она предусмотрена) определяют по требованиям к электроустановке и документации оборудования. УЗО не заменяет автомат защиты от перегрузки и короткого замыкания.
- Перед включением проверяют целостность изоляции, герметичность муфт, состояние цепи и соответствие установленной системы требованиям изготовителя.
Подготовка соединительных муфт и концевой заделки подробно разобрана в инструкции по подключению греющего кабеля.
Что понадобится для подбора оборудования
По итогам предварительного расчёта составляют список: длина и тип нагревательного кабеля, теплоизоляция, монтажный комплект, питающий провод, терморегулятор и датчик (если требуются), защитная автоматика, крепёж и принадлежности для ввода в трубу при внутренней установке.
Подобрать оборудование можно в категориях магазина:
- комплекты греющего кабеля для установки внутрь трубы;
- комплектующие и монтажные наборы для греющего кабеля.
Итог: таблица и приведённые формулы помогают оценить порядок необходимой мощности и длины кабеля. Для точного подбора мощности, особенно на длинных магистралях, в грунте и для сложной канализации, рекомендуем обратиться к специалисту с размерами трубы, характеристиками теплоизоляции и условиями эксплуатации.
