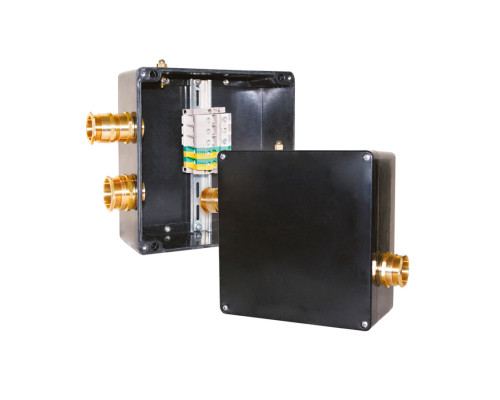

Соединительная коробка ССТ РТВ 1008

Соединительная коробка РТВ 1007 предназначена для соединения нагревательных секций на базе трехфазных электрических нагревательных кабелей постоянной мощности LLC между собой и с силовым кабелем во взрывоопасных зонах.

Преимущества РТВ 1007

• Быстрый и простой монтаж.
• Высокая термостойкость.
• Не подвергается коррозии.
• Имеет сертификат соответствия для применения во взрывоопасных зонах.
• Все необходимые комплектующие входят в состав коробки.

Особенности РТВ 1007

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость.

Коробка крепится на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. В зависимости от предназначения коробки делятся на питающие (для подключения нагревательной секции к силовой сети), сервисные (для соединения двух ниток греющей части) и на концевые (для заделки нагревательной части в конце участка обогрева).

Кабельный ввод предназначен для подключения бронированных кабелей диаметром от 17 до 26,3 мм.
Коробка позволяет выполнить подключение одной секции по схеме «звезда». Для удобства подключения нагревательных секций и силовых кабелей и ориентации по месту подключения коробка имеет на каждой стороне отверстие с заглушкой.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм².

Винтовой зажим

• WDU / Ex — 3 модуля 35 мм² (1Б/1М; 1М/1М; 1М/0)

• WPE / Ex — 2 модуля 35 мм² (1Б/1М; 1М/1М; 1М/0)
• WDU / Ex — 6 модулей 35 мм² (2М/0; 2М/2М)

• WPE / Ex — 6 модулей 35 мм² (2М/0; 2М/2М)

Внимание: цена соединительной коробки зависит от модификации, просим уточнять количество кабельных вводов для силового и нагревательного кабеля, а также материалы исполнения.
