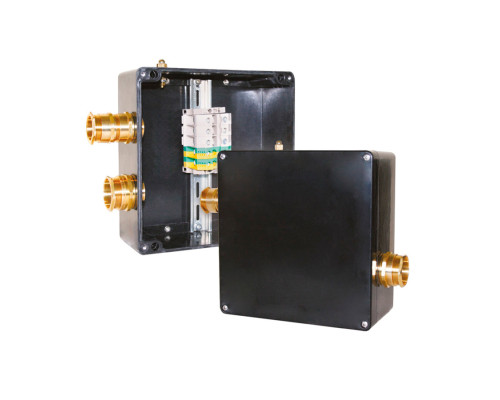

Соединительная коробка ССТ РТВ 1007

Соединительная коробка РТВ 1007 предназначена для соединения нагревательных секций на базе трехфазных электрических нагревательных кабелей постоянной мощности LLC между собой и с силовым кабелем во взрывоопасных зонах.

Преимущества РТВ 1007

• Быстрый и простой монтаж.
• Высокая термостойкость.
• Не подвергается коррозии.
• Имеет сертификат соответствия для применения во взрывоопасных зонах.
• Все необходимые комплектующие входят в состав коробки.

Особенности РТВ 1007

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость.

Коробка крепится на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. В зависимости от предназначения коробки делятся на питающие (для подключения нагревательной секции к силовой сети), сервисные (для соединения двух ниток греющей части) и на концевые (для заделки нагревательной секции в конце участка обогрева).

Кабельный ввод предназначен для подключения бронированных кабелей диаметром от 23,5 до 33,6 мм.
Коробка позволяет выполнить подключение одной секции по схеме «звезда» или «петля». Для удобства подключения нагревательных секций и силовых кабелей и ориентиации по месту подключения коробка имеет на каждой стороне отверстие с заглушкой.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм².

Винтовой зажим

• WDU / Ex — 3 модуля 35 мм² (1Б/1М; 1М/1М; 1М/0)

• WPE / Ex — 2 модуля 35 мм² (1Б/1М; 1М/1М; 1М/0)
• WDU / Ex — 6 модулей 35 мм² (2М/0; 2М/2М)

• WPE / Ex — 6 модулей 35 мм² (2М/0; 2М/2М)

Внимание: цена соединительной коробки зависит от модификации, просим уточнять количество кабельных вводов для силового и нагревательного кабеля, а также материалы исполнения.
