Соединительная коробка ССТ РТВ 404

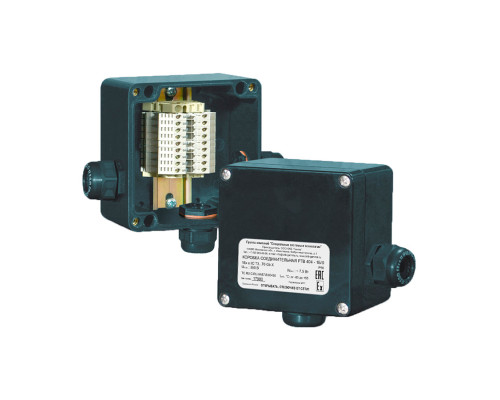

Соединительная коробка РТВ 404 для подключения системы управления электрообогревом.

Преимущества РТВ 404

• Быстрый и простой монтаж.
• Высокая термостойкость.
• Не подвергается коррозии.
• Имеет сертификат соответствия для применения во взрывоопасных зонах.
• Все необходимые комплектующие входят в состав коробки.
• Эффективное решение для подключения и ввода под теплоизоляцию кабелей управления.

Особенности РТВ 404

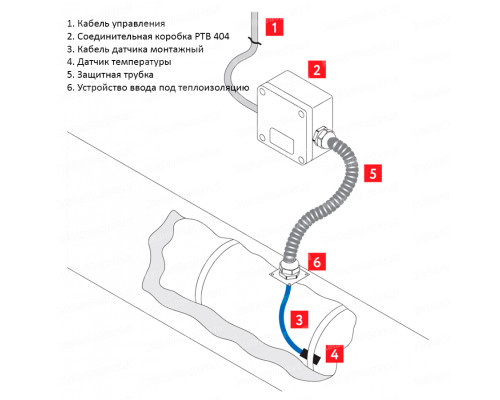

Коробки крепятся на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение одного или двух кабелей управления, подключение до трех датчиков температуры (требуется уплотнение с двумя отверстиями) и вывод до двух датчиков температуры.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2.  Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами, а также с различными видами маркировки взрывозащиты — тип e (повышенная надежность) и тип ia (искробезопасная электрическая цепь).

Подключаемые нагревательные кабели с места выхода из коробки до места входа в теплоизоляцию могут быть дополнительно защищены устройством механической защиты. Устройство механической защиты нагревательного кабеля имеет исполнение на основе металлорукава в ПВХ изоляции (РШ) или на основе гофрированной стальной трубы (РС). При оборудовании соединительной коробки устройством механической защиты в состав коробки дополнительно входят специальные кабельные вводы для возможности осуществления подключения.

Типоисполнение коробки ДР позволяет устанавливать высокотемпературный датчик с резьбовым фитингом.

Винтовой зажим

• WDU / Ex e — 9 модулей 2,5 мм²
• WDU BL / Ex ia — 9 модулей 2,5 мм²

Пружинный зажим

• TOPJOB 2002-1201 — 9 модулей 2,5 мм²
• TOPJOB 2002-1204 — 9 модулей 2,5 мм²

Внимание: цена соединительной коробки зависит от модификации, просим уточнять количество кабельных вводов для силового и нагревательного кабеля, а также материалы исполнения.
