Соединительная коробка ССТ РТВ 601

Соединительная коробка РТВ 601 предназначена для подключения к силовой сети и разветвления саморегулирующихся нагревательных кабелей*, в том числе во взрывоопасных зонах. Коробка также позволяет осуществить разветвление силового кабеля для создания инженерных сетей.

Преимущества РТВ 601

• Удобство монтажа.
• Высокая термостойкость.
• Не подвергается коррозии.
• Имеет сертификат соответствия для применения во взрывоопасных зонах.
• Исключает риск повреждения нагревательных кабелей в местах заделки.
• Применяется для всех типов саморегулирующихся электрических нагревательных кабелей.
• Все необходимые комплектующие входят в состав коробки.

Особенности РТВ 601

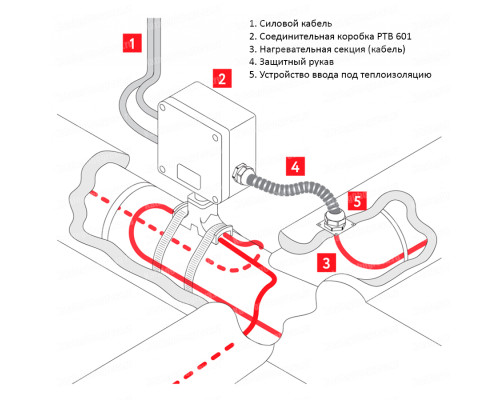

Коробки комплектуются устройством ввода под теплоизоляцию и крепятся на поверхность обогреваемого трубопровода, резервуара. Коробка позволяет выполнить подключение до четырех саморегулирующихся электрических нагревательных кабелей.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозийную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм².

Подключаемые нагревательные кабели с места выхода из коробки до места входа в теплоизоляцию могут быть дополнительно защищены устройством механической защиты. Устройство механической защиты нагревательно кабеля имеет исполнение на основе металлорукава в ПВХ изоляции (РШ) или на основе гофрированной стальной трубы (РС). При оборудовании соединительной коробки устройством механической защиты в состав коробки дополнительно входят специальные кабельные вводы для возможности осуществления подключения.

Винтовой зажим

• WDU / Ex — 3 модуля 10 мм²
• WDU BL / Ex —2 модуля 10 мм²

• WPE / Ex — 2 модуля 10 мм²

Пружинный зажим

• TOPJOB 2006-1201 — 6 модулей 6 мм²
• TOPJOB 2006-1204 — 3 модуля 6 мм²
• TOPJOB 2006-1207 — 3 модуля 6 мм²

Внимание: цена соединительной коробки зависит от модификации, просим уточнять количество кабельных вводов для силового и нагревательного кабеля, а также материалы исполнения.
